全自動清洗過濾器概述：
全自動自清洗過濾器現已安裝在世界各地，廣泛地應用于煉鋼、造紙、塑料、制藥、食品、制糖、污水處理、采礦和化工等行業以及灌溉中。凡是需要從某種液體中去除某種固體，都可以使用這種過濾器，其應用范圍包括低PH值、海水、高壓和高溫環境。這種過濾器采用液力操縱，不需要外界電源（控制部分除外）。
1、不銹鋼自清洗過濾器，
2、進出口管徑1/2"—24"（單臺處理量0.25—3000m3/h)
3、全自動自清洗過濾器，無需拆卸濾網進行人工清洗
4、沖洗過程不間斷供水，沖洗用水極少(少于主流1%）
5、過濾精度2—3000微米
6、過濾面積大，壓損小
工作原理：
自清洗過濾器是由過濾器本體、濾網、一個或多個（根據型號配置）沖洗閥和沖洗控制器組成。
水流進入Tekleen?過濾器后，首先通過粗濾網，然后進入細過濾室，由細濾網將污物（最小可至2μm）截留下來，出水即為凈水。
污物聚集在細濾網上，使濾網內表面和外表面形成壓力差。當壓差達到預設值（如0.5kg/cm2）時，便啟動自清洗循環。壓差傳感器將信號傳至控制器觸動其打開沖洗閥，這樣液壓馬達室內、污物收集器及吸嘴內的壓力降至與大氣相通。引起吸嘴相對的細濾網內面（污水）和細濾網外面（凈水）之間的壓力差，產生一股吸力強勁的反沖洗水將吸嘴相對的濾網上的污物清洗干凈，由沖洗閥排出。
反沖洗水經過液壓馬達時帶動污物收集器轉動，這樣吸嘴就將整個濾網上的污物吸走清洗干凈。
當濾網沖洗干凈，控制器關閉沖洗閥，設備自動恢復到全濾狀態。整個沖洗過程只需幾秒鐘，且系統不間斷供水！
全自動自清洗過濾器與其它自清洗過濾器的比較：
1、沖洗閥只需用單個2"或1"沖洗閥。
TEKLEEN只配單個2"或1"沖洗閥即可滿足清洗需求，每次反沖洗所用的水要比有兩個、三個沖洗閥的過濾器少得多。而且更少的部件，則更少的維護。
2、全不銹鋼部件，使用壽命長。
碳鋼過濾器一般使用3、4年就會生銹和磨損，不銹鋼過濾器則可長久使用。
3、高性能濾網提供多40%的過濾面積。
高性能濾網：由編織網（2μ至3000μ）固定（燒結）于支撐網及穿孔籃框上，都為不銹鋼結構。高性能濾網比普通濾網比較提高了多40%的有效過濾面積。而且這種結構非常堅固、耐用，長時間使用濾網孔隙也不會變形，具有良好的耐壓和耐化學腐蝕的特性，沒有溫度限制。
有效過濾面積大則截污能力提高，壓損小，需要沖洗的間隔時間加長。
4、內部沒有易損壞的塑料部件。
TEKLEEN的全不銹鋼過濾器更具有領先優勢，不僅可提供不銹鋼外殼，連內部部件包括濾網支撐結構、污物收集器等都是全不銹鋼材質，沒有任何塑料材質。更具耐腐蝕、防鹽霧、防塵、防濺等性能，其剛性、強度更好，使用壽命更長，更不易損壞。
5、最高工作溫度等級有93.3℃（200°F）及65.5℃（150°F）。
6、采用先進的電子控制器。
TEKLEEN提供的電子控制器工藝技術先進，使用簡便可靠。沖洗可根據手動、壓差和定時進行，并具有液晶顯示、沖洗計數、警報輸出等功能。電子控制靠電信號來操作，而水力控制靠的是彈簧及隔膜等機械能的變換來操作，因此與水力控制器相比電子控制器具有更可靠、更靈敏、更先進、功能更多的特點，而且可以直觀的看到過濾器的工作狀態。
結構特點

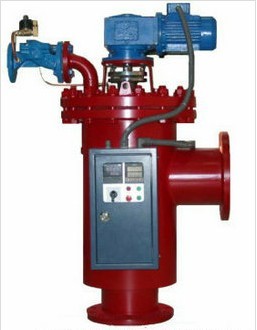

全自動清洗過濾器，由主機和電控箱組成，主機結構是由過濾器體，過濾芯，或速機電動排污閥，傳動軸，差壓控制等部件構成，過濾器體是一個平蓋罐體、罐體上部為濁水腔，中部為清水腔，下部為排污腔，上側部有進水口，中側部有出水口，低部有電動排污閥，側面有壓力差控制器，過濾芯是不銹鋼密紋平織形濾網。ZQX系統全自動清洗過濾器構造為尼龍及外殼采用優質磷鋼簡體，具有處理量大，使用幫命長，清洗過濾網，當過濾器進出口壓差達到設定值時，電動控制箱發出信號驅動電機轉動，排污閥自動打開，排污口形成真空狀態，附吸在濾網上的雜質微粒被轉動的尼龍刷清除，污水從自動排污閥排出，當過濾器進出口口壓蓋恢復正常，電機停止運轉，電動排污閥延時關閉，整個過程中，物料不斷流，實現了連續化，自動化生產。
全自動清洗過濾器（ZGZD型）
|
公稱通徑DN
|
L
|
H1
|
H2
|
H3
|
H4
|
HT
|
H
|
|
50
|
350
|
600
|
380
|
100
|
460
|
1250
|
720
|
|
100
|
480
|
840
|
500
|
100
|
660
|
1530
|
1000
|
|
150
|
560
|
1120
|
660
|
120
|
870
|
1910
|
1320
|
|
200
|
640
|
1240
|
700
|
120
|
1000
|
2090
|
1480
|
|
250
|
700
|
1460
|
820
|
140
|
1250
|
2350
|
1700
|
|
300
|
920
|
1920
|
1040
|
140
|
1550
|
2980
|
2240
|
|
400
|
1120
|
2360
|
1260
|
160
|
1910
|
3530
|
2760
|
|
500
|
1400
|
2790
|
1440
|
200
|
2300
|
4150
|
3290
|
|
600
|
1600
|
3140
|
1590
|
220
|
2600
|
4550
|
3690
|
|
