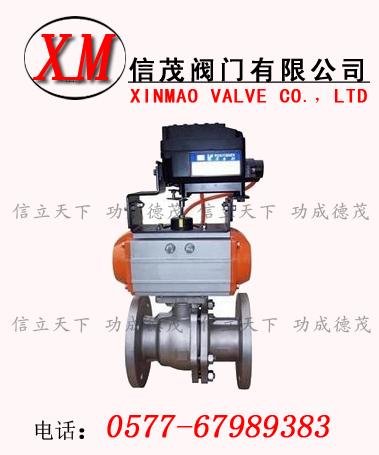

氣動O型切斷球閥概述：
氣動O型切斷球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項 根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
氣動O型切斷球閥性能規范
|
公稱通徑mm
|
DN15-DN300
|
|
材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥 體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni
12Mo2Ti
|
|
球 體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥 桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填 料
|
聚四氟乙烯 柔性石墨
|
|
適用工況
|
適用
介質
|
蒸汽、水
|
硝酸類
|
醋酸類
|
|
適用
溫度
|
-28℃ - 300℃
|
|
執行器
|
型 號
|
AW、DA/SR系列、GTE系列、TH系列等
|
|
氣源壓力
|
0.4-0.7MPa
|
氣動O型切斷球閥壓力試驗
|
試驗壓力
（Mpa）
|
公稱壓力（Mpa）
|
壓力級
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
氣動O型切斷球閥安裝尺寸表
|
公稱
通徑
DN(mm)
|
尺 寸
|
執 行 器 型 號
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
可選配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列執行器
以上選配僅供參考具體
選區用根據實際要求
|
|
15
|
130
|
95
|
65
|
14
|
4-14
|
130
|
95
|
65
|
16
|
4-14
|
130
|
130
|
65
|
16
|
4-14
|
|
20
|
130
|
105
|
75
|
14
|
4-14
|
130
|
105
|
75
|
16
|
4-14
|
150
|
150
|
75
|
16
|
4-14
|
|
25
|
140
|
115
|
85
|
14
|
4-14
|
140
|
115
|
85
|
16
|
4-14
|
160
|
160
|
85
|
16
|
4-14
|
|
32
|
165
|
135
|
100
|
16
|
4-18
|
165
|
135
|
100
|
18
|
4-18
|
180
|
180
|
100
|
18
|
4-18
|
|
40
|
165
|
145
|
110
|
16
|
4-18
|
165
|
145
|
110
|
18
|
4-18
|
200
|
200
|
110
|
18
|
4-18
|
|
50
|
203
|
160
|
125
|
16
|
4-18
|
203
|
160
|
125
|
20
|
4-18
|
230
|
230
|
125
|
20
|
4-18
|
|
65
|
222
|
180
|
145
|
18
|
4-18
|
222
|
180
|
145
|
22
|
8-18
|
290
|
290
|
145
|
22
|
8-18
|
|
80
|
241
|
195
|
160
|
20
|
8-18
|
241
|
195
|
160
|
22
|
8-18
|
310
|
310
|
160
|
22
|
8-18
|
|
100
|
305
|
215
|
180
|
20
|
8-18
|
305
|
230
|
190
|
24
|
8-23
|
350
|
350
|
190
|
24
|
8-23
|
|
125
|
356
|
245
|
210
|
22
|
8-18
|
356
|
270
|
220
|
28
|
8-25
|
400
|
270
|
220
|
28
|
8-25
|
|
150
|
394
|
280
|
240
|
24
|
8-23
|
394
|
300
|
250
|
30
|
8-25
|
480
|
300
|
250
|
30
|
8-25
|
|
200
|
457
|
335
|
295
|
28
|
12-23
|
457
|
360
|
310
|
34
|
12-25
|
600
|
375
|
320
|
38
|
12-30
|
|
