| 產品名稱： |

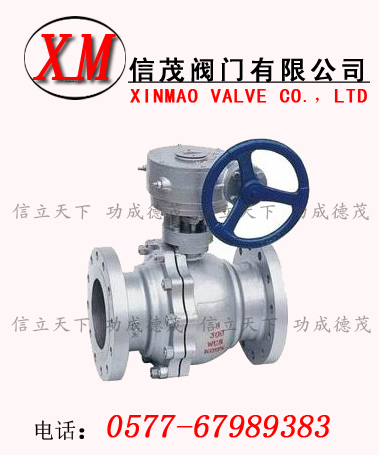

蝸輪球閥 |
| 產品型號： |
Q341F |
| 產品特點： |
信茂蝸輪球閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業(yè)服務 |
 |
|
蝸輪球閥概述：
Q341F蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規(guī)格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
主要零件材料:
|
序號
NO
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
1
|
閥體
|
WCB
|
A2116-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球體
|
1C18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
石體
|
WCB
|
A216-WCB
|
|
7
|
墊片
|
柔性石墨+不銹鋼
|
B12.10-304F/.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料壓蓋
|
WCB
|
A2116-WCB
|
|
10
|
定位片
|
25
|
A105
|
|
11
|
擋圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
K33
|
A47-667
Gr.32510
|
|
13
|
閥桿
|
1Cr33
|
A276-410
|
|
14
|
螺釘
|
35
|
A193-B7
|
|
15
|
止推墊片
|
PTFE
|
PTFE
|
技術規(guī)范:
|
設計依據
|
國標系列
|
美標系列
|
|
設計標準
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法蘭連接結構長度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
結構長度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
連接法蘭
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
|
|
對焊端
|
GB/T12224
|
ANSI B16.25
|
|
試驗和檢驗
|
GB/T9092
|
AP16D
|
AP1598
|
主要外形尺寸:
|
公稱通徑
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
d1
|
13
|
19
|
25
|
38
|
64
|
64
|
76
|
102
|
127
|
152
|
203
|
|
L
|
108
|
117
|
127
|
165
|
191
|
191
|
203
|
229
|
356
|
394
|
457
|
|
