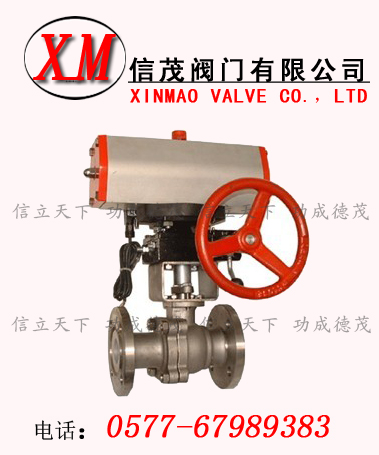

氣動法蘭球閥概述�
氣動法蘭球閥是由旋塞閥演變而來。它具有相同的旋�(zhuǎn)90度動�,不同的是旋塞體是球�,有圓形通孔或通道通過其軸�。球面和通道口的比例應該是這樣的,即當球旋�(zhuǎn)90度時,在進、出口處應全部呈�(xiàn)球面,從而截斷流�。本類閥門在管道中可任意位置安��
工作原理:
氣動法蘭球閥只需要用氣動�(zhí)行器用氣源旋�(zhuǎn)90度的操作和很小的�(zhuǎn)動力矩就能關閉嚴�。完全平等的閥體�(nèi)腔為介質提供了阻力很�、直通的流道。通常認為球閥最適宜直接做開閉使�,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊�,易于操作和維修,適用于�、溶�、酸和天然氣等一般工作介�(zhì),而且還適用于工作條件惡劣的介�(zhì),如氧氣、過氧化氫、甲烷和乙烯�。球閥閥體可以是整體�,也可以是組合式��
氣動法蘭球閥主要用于截斷或接通管路中的介�(zhì),亦可用用于流體的調節與控�,它與其它閥類相�,具有以下一些優��
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球�,其流體阻力也相當小�
2、止推軸承減小閥桿磨擦力�,可使閥桿長期操作平�(wěn)靈活�
3、閥座密封性能�,采用聚四氟乙烯等彈性材料制成的密封圈,�(jié)構易于密�,而且球閥的閥封能力隨著介�(zhì)壓力的增高而增��
4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破�,且密封能力隨著介質的壓力增高而增��
5、由于聚四氟乙烯等材料具有良好的自潤滑�,與球體的磨擦損失小,故球閥的使用壽命長�
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接�,確保閥桿密��
7� 防靜電功能:在球體、閥�、閥體之間設置彈�,能將開關過程產生的靜電導出�
�(zhí)行機�
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位�,齒輪齒條傳�,安全可�;大口徑閥門采用系列AW型氣動執行器拔叉式傳�,結構合�,輸出扭矩大,有雙作用式和單作用��
1、齒輪式雙活�,輸出力矩大,體積小�
2、氣缸選用鋁金材�,重量輕、外形美觀�
3、可在頂�、底部安裝手動操作機構�
4、齒條式連接可調節開啟角度、額定流量�
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操��
6、IS05211標準連接為產品的安裝更換提供了方��
7、兩端調的節螺釘可使標準�(chǎn)品在0°�90°�±4°的可�(diào)范圍。確保與閥門的同步精��
附件的選�
根據不同控制和要求可選擇下列附件�
切斷型附件:單電控電磁閥、雙電控電磁�、限位開關回訊器�
�(diào)節型附件:電氣定位�、氣動定位器、電氣轉換器�
氣源處理附件:空氣過濾減壓閥、氣源處理三�(lián)件�
手動機構:HVSD手操機構
�(zhí)行標�
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357�
2、法蘭尺寸:JB/T74�90(JB74�90�、GB9112�9131、HGJ44�76、SH3406、ANSI B16.5、JIS B2212�2214、NF E29-211、DIN2543�
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202�
4、檢驗主試驗:JB/T 9092、API 598�
性能�(guī)�
公稱通徑mm
|
DN15-DN300
|
|
材料代號
|
C
|
P
|
R
|
|
主要
零件
|
閥體
|
WCB
|
ZG1Cr18
Ni9Ti
|
ZG1Cr18Ni
12Mo2Ti
|
|
球體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封�
|
增強聚四氟乙� 對位聚苯 金屬密封
|
|
填料
|
聚四氟乙� 柔性石�
|
|
適用
工況
|
適用
介質
|
蒸汽�
水、油�
|
硝酸�
|
醋酸�
|
|
適用
溫度
|
-28� - 300�
|
|
�(zhí)行器
|
型號
|
DA/SR系列、GTD/GTE系列、QGSY系列�
|
|
氣源
壓力
|
0.4-0.7MPa
|
|
試驗壓力
(Mpa�
|
公稱壓力(Mpa�
|
壓力級(class�
|
JIS(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝尺寸�
公稱通徑
DN(mm)
|
� �(mm)
|
�(zhí) � � � �
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
可選配DA/SR、QGSY�
SY-CH、GTD/GTE
AW/AWS、SY-YD�
系列�(zhí)行器
以上選配僅供參考具�
選區用根�(jù)實際要求
|
15
|
130
|
95
|
65
|
14
|
4-14
|
130
|
95
|
65
|
16
|
4-14
|
130
|
130
|
65
|
16
|
4-14
|
20
|
130
|
105
|
75
|
14
|
4-14
|
130
|
105
|
75
|
16
|
4-14
|
150
|
150
|
75
|
16
|
4-14
|
25
|
140
|
115
|
85
|
14
|
4-14
|
140
|
115
|
85
|
16
|
4-14
|
160
|
160
|
85
|
16
|
4-14
|
32
|
165
|
135
|
100
|
16
|
4-18
|
165
|
135
|
100
|
18
|
4-18
|
180
|
180
|
100
|
18
|
4-18
|
40
|
165
|
145
|
110
|
16
|
4-18
|
165
|
145
|
110
|
18
|
4-18
|
200
|
200
|
110
|
18
|
4-18
|
50
|
203
|
160
|
125
|
16
|
4-18
|
203
|
160
|
125
|
20
|
4-18
|
230
|
230
|
125
|
20
|
4-18
|
65
|
222
|
180
|
145
|
18
|
4-18
|
222
|
180
|
145
|
22
|
8-18
|
290
|
290
|
145
|
22
|
8-18
|
80
|
241
|
195
|
160
|
20
|
8-18
|
241
|
195
|
160
|
22
|
8-18
|
310
|
310
|
160
|
22
|
8-18
|
100
|
305
|
215
|
180
|
20
|
8-18
|
305
|
230
|
190
|
24
|
8-23
|
350
|
350
|
190
|
24
|
8-23
|
125
|
356
|
245
|
210
|
22
|
8-18
|
356
|
270
|
220
|
28
|
8-25
|
400
|
270
|
220
|
28
|
8-25
|
150
|
394
|
280
|
240
|
24
|
8-23
|
394
|
300
|
250
|
30
|
8-25
|
480
|
300
|
250
|
30
|
8-25
|
200
|
457
|
335
|
295
|
28
|
12-23
|
457
|
360
|
310
|
34
|
12-25
|
600
|
375
|
320
|
38
|
12-30
|
|
