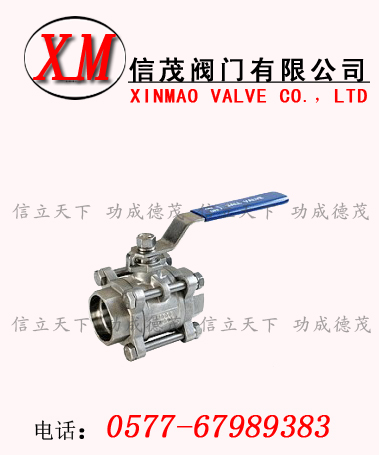

三片式承插焊球閥概述：
三片式承插焊球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
應用范圍：
適用介質:水、油、氣及某些腐蝕液體
三片式承插焊球閥適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
三片式承插焊球閥適用穩定范圍：-20～232℃～350℃
三片式承插焊球閥公稱壓力：1.6-6.4MPa
結構特點：
適用于經常操作，啟閉迅速、輕便。
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。
標準規范：
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
承插焊標準：GB12224、ANSIB16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
Q61F三片式承插焊球閥產品特征
|
公稱壓力
|
適用穩定范圍
|
適用介質
|
承插焊標準SW
|
|
1.6-6.4MPa
|
-20～232℃～350℃
|
水、油、氣及某些腐蝕性液體（W。O。G）
|
GB12224.ANSIB16.25
|
Q61F三片式承插焊球閥主要連接尺寸及重量
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
82
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
F
|
14.1
|
17.6
|
21.8
|
27.5
|
34.7
|
43.0
|
49.0
|
61.5
|
77.0
|
90.0
|
115.2
|
|
P
|
10
|
10
|
10
|
13
|
13
|
16
|
16
|
18
|
18
|
20
|
20
|
Q61F三片式承插焊球閥主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
不銹鋼SS304
|
|
