DFD型先導式電磁閥型號意義：
式電磁閥型號意義.jpg)

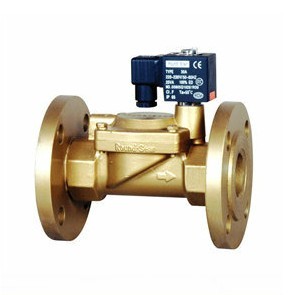

DFD型先導式電磁閥系列產品：
式電磁閥.jpg)
DFD型先導式電磁閥技術參數：
適用介質：液體、水、氣體，油（20CST以下）
介質溫度：-5~80℃
動作方式：先導式
工作壓力：常閉式：0.3~12kgf/cm2；常開式：0.3~8kgf/cm2
閥體材質：黃銅（鍛造）
膜片式密封，膜片材質丁腈橡膠（NBR）
線圈保護等級：塑封線圈IP65
|
型號
|
DFD-15
|
DFD-20
|
DFD-25
|
DFD-32
|
DFD-40
|
DFD-50
|
|
螺紋G
|
1/2"
|
3/4"
|
1"
|
1¼"
|
1½"
|
2"
|
|
流量孔徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv 值
|
3.73
|
7
|
11.1
|
14
|
24.5
|
35
|
|
長L
|
mm
|
80
|
87
|
108
|
130
|
145
|
177
|
|
高H
|
mm
|
105
|
114
|
122
|
131
|
142
|
155
|
|
介質溫度 ℃
|
-5 ~ 80℃
|
|
工作壓力（壓差）
|
bar
|
常閉式:0.3~12 常開式: 0.3~8
|
|
最大耐壓力
|
bar
|
16
|
|
額定電壓
|
220V AC/50 HZ 27VA; 110V AC/60HZ 28VA; DC24V 12 W; DC12V 14W ;
上下浮動:±10%；其他電壓可定制
|
DFD型先導式電磁閥特殊訂貨：
1、如您需要工作壓力16kgf/cm2可在訂貨中提出
2、如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
3、如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃。
4、需要法蘭連接如請在訂貨中注明:F:鑲銅法蘭，（銅體銅法蘭）F1：鑲鋼法蘭（銅體鋼法蘭）。
|
