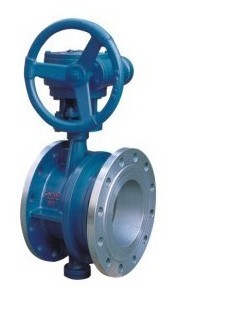

伸縮蝶閥產品介紹：
伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
伸縮蝶閥應用范圍：
伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
三偏心金屬硬密封伸縮蝶閥的閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點，適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。
伸縮蝶閥結構特點：
1、設計新穎、合理,結構獨特,重量輕,操作方便,啟閉快速;
2、伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便;
3、密封部位可調節更換,密封性能可靠.
伸縮蝶閥分類
1、伸縮蝶閥按結構形式分類
(1)單偏心伸縮煤閥
(2)雙偏心伸縮蝶閥
(3)三偏心伸縮跺閥
2、伸縮蝶閥按密封面材質分類
(1)軟密封伸縮蝶閥。
1)密封副由非金屬軟質材料對非金屬軟質材料構成。
2)密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封伸縮蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
伸縮蝶閥標準規范：
設計制造標準：GB/T 12238-2008、JB/T 8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
伸縮蝶閥主要技術參數
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
軟密封
|
X:-40℃～90℃;XF:-20℃～200℃
|
|
硬密封
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃
|
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率 |
符合GB/T13927-92標準
|
|
驅動方式 |
蝸輪傳動、電動、氣動、液動
|
伸縮蝶閥主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、不銹鋼
|
|
蝶板
|
WCB、QT450-10、不銹鋼
|
|
閥軸
|
2Cr13不銹鋼
|
|
密封圈
|
橡膠
|
|
填料
|
柔性石墨
|
伸縮蝶閥采用標準
|
制造標準
|
JB/T8527-97、GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
檢驗標準
|
GB/T 13927-92
|
伸縮蝶閥主要外形連接尺寸 單位：mm
|
規格
|
D
|
D1
|
D2
|
Lmax
|
Lmin
|
H1
|
H2
|
N-Фd
|
|
100
|
220
|
180
|
156
|
216
|
174
|
110
|
170
|
8-Ф18
|
|
125
|
250
|
210
|
184
|
232
|
186
|
123
|
182
|
8-Ф18
|
|
150
|
285
|
240
|
211
|
239
|
194
|
140
|
210
|
8-Ф22
|
|
200
|
340
|
295
|
266
|
264
|
214
|
170
|
238
|
8-Ф22
|
|
250
|
395
|
350
|
319
|
296
|
235
|
195
|
270
|
12-Ф22
|
|
300
|
445
|
400
|
370
|
300
|
250
|
222
|
300
|
12-Ф22
|
|
350
|
505
|
460
|
429
|
320
|
270
|
252
|
330
|
16-Ф22
|
|
400
|
565
|
515
|
480
|
332
|
282
|
285
|
368
|
16-Ф26
|
|
450
|
615
|
565
|
530
|
355
|
305
|
310
|
402
|
20-Ф26
|
|
500
|
670
|
620
|
582
|
365
|
315
|
337
|
438
|
20-Ф30
|
|
600
|
780
|
725
|
682
|
420
|
340
|
393
|
490
|
24-Ф30
|
|
700
|
895
|
840
|
794
|
446
|
396
|
450
|
558
|
24-Ф33
|
|
800
|
1015
|
950
|
901
|
476
|
426
|
515
|
625
|
28-Ф33
|
|
900
|
1115
|
1050
|
1001
|
506
|
456
|
560
|
685
|
28-Ф33
|
|
1000
|
1230
|
1160
|
1112
|
516
|
466
|
610
|
750
|
28-Ф36
|
|
1200
|
1455
|
1380
|
1328
|
560
|
510
|
725
|
880
|
32-Ф39
|
|
1400
|
1675
|
1590
|
1530
|
590
|
540
|
840
|
987
|
36-Ф42
|
|
1600
|
1915
|
1820
|
1750
|
630
|
585
|
960
|
1158
|
40-Ф48
|
|
1800
|
2115
|
2020
|
1950
|
680
|
630
|
1060
|
1258
|
44-Ф48
|
|
2000
|
2325
|
2230
|
2150
|
730
|
680
|
1165
|
1365
|
48-Ф48
|
