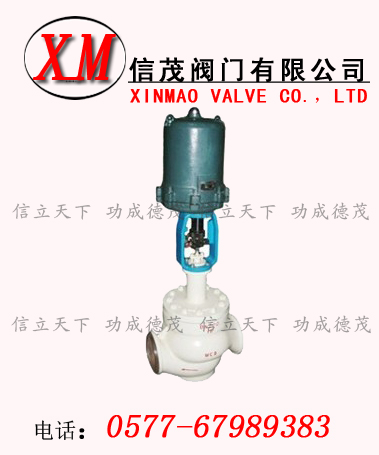

防爆電動籠式單座�(diào)節�概述�
電動籠式單座�(diào)節�適用于高壓差易產生閃蒸空化的場合,是一種高性能的單座調節閥,堅固的套筒保�(hù)閥體不受閃蒸和空化的破壞。閥�(jié)�(gòu)緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可�(diào)范圍�。閥芯導向面積大,抗振性好。調節閥的泄漏量符合ANSIB16.104�(biāo)�(zhǔn)。調節閥配用多彈簧薄膜�(zhí)行機�(gòu),其�(jié)�(gòu)緊湊,輸出力��
本產品符合GB/T4213-92、VDS4006-92�(biāo)�(zhǔn)�
技�(shù)參數和性能指標�
閥體型式:直通單座鑄造球形閥
公稱通徑�40�50�65�80�100�150�200mm
公稱壓力:ANSI125�150�300�600JIS10�16�20�30�40KPN1.6�4.0�6.4MPa
連接型式:法蘭連接:FF、RF、RJ、LG
法蘭�(biāo)�(zhǔn):JISB2201-1984、ANSIB16.5-1981、JB79-59�
焊接連接:嵌接焊SW�40�50mm)對接焊BW�65�200mm�
材料:鑄鋼(ZG230-450�、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L�、鈦�
上閥蓋:壓蓋型式螺栓壓緊�
常溫型(P):-17�+230�
伸長Ⅰ型(EⅠ)�-45�-17�+230�+566�
伸長Ⅱ型(EⅡ)�-100�-45�
伸長Ⅲ型(EⅢ)�-196�-100�
注:工作溫度不準超過各種材料的允許范�
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填�、石墨填�
閥內組件�
閥芯型式單座套筒式柱塞型閥芯
套筒形式:分離式套筒
材料:不銹鋼�1Cr18Ni9Ti�1Cr18Ni12Mo2Ti�17-4PH�9Cr18�316L)、不銹鋼堆焊司太萊合�、鈦和耐腐蝕合金等
�(zhí)行機�(gòu)型式�
DKZ系列電動�(zhí)行機�(gòu)�361L系列電子式電動執行機�(gòu);SKZ系列電子式電動執行機�(gòu);PSL系列電子式電動執行機�(gòu)
輸入信號DKZ�(zhí)行機�(gòu):Ⅱ型0�10mA·DC(輸入電阻200Ω);Ⅲ�4�20mA·DC(輸入電阻250Ω)
361L�(zhí)行機�(gòu):4�20mA·DC�1�5V·DC(輸入電阻250Ω)
SKZ�(zhí)行機�(gòu):4�20mA·DC�1�5V·DC
PSL�(zhí)行機�(gòu):4�20mA·DC
電源電壓:DKZ�(zhí)行機�(gòu)�220V�50Hz
361L�(zhí)行機�(gòu)�220V�50Hz
SKZ�(zhí)行機�(gòu):單相控�220V�50Hz
PSL�(zhí)行機�(gòu):單相控�220V�50Hz;三相控�380V�50Hz
�(zhí)行機�(gòu)�
DKZ�(zhí)行機�(gòu):手�
361L�(zhí)行機�(gòu):離合式
SKZ�(zhí)行機�(gòu):手�
PSL�(zhí)行機�(gòu):手�
閥作用型式電�(guān)式或電開�
附件:定位器、手輪機�(gòu)、閥位傳送器�
性能�
泄漏量:符合�(biāo)�(zhǔn)ANSIB16.104Ⅳ級,小于額定Cv�0.01%
回差配DKZ�(zhí)行機�(gòu)�1.5%;配361L�(zhí)行機�(gòu)�2%;配SKZ�(zhí)行機�(gòu)�1%;配PSL�(zhí)行機�(gòu)�1%
基本誤差配DKZ�(zhí)行機�(gòu)�±2.5%;配361L�(zhí)行機�(gòu)�±2%;配SKZ�(zhí)行機�(gòu)�±1.5%;配PSL�(zhí)行機�(gòu)�±1%
注:采用�(biāo)�(zhǔn)的V型聚四氟乙烯填料�
可調范圍�50� |
