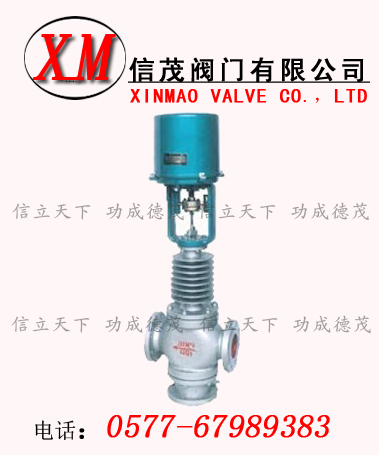

電動三通調節閥概述：
電動三通調節閥有合流和分流二種型式，由DKZ電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。
產品特點
流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
伺服放大器采用深度動態負反饋，可提高調節精度。
電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC
電子型電動調節閥可直接電流信號控制閥門開度，無需伺服放大器。
節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
波紋管密封型對移動的閥桿形成完全的密封，諸絕流體外漏。
主要零件材料
閥體、閥蓋：HT200、ZG230~450ZG、1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13
主要技術參數
|
公稱通俗DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
流量特性
|
直線拋物線
|
|
工作溫度（℃）
|
普通型：鑄鐵：-20~200、鑄鋼：-40~250、鑄不銹鋼：-60~250
散熱型：鑄鋼：-40~450、鑄不銹鋼：-60~450
|
|
介質溫度（℃）
|
200以下（對合流閥而言）
|
|
固有可調比R
|
30
|
|
公稱壓力PN（MPa）
|
1.0 1.6 4.0 6.4
|
|
允許泄漏量
|
硬密封：IV級軟密封：IV級
|
|
作用方式
|
電開、電關
|
|
信號范圍(mA.DC)
|
0~10 4~20
|
|
電源電壓
|
22V、50Hz 380V50Hz 24V AC/DC
|
|
環境溫度（℃）
|
伺服放大器：5~45 執行機構：-10~55
|
|
全行程時間(S)
|
普通型
|
12.5
|
20
|
32
|
48
|
|
電子型
|
30
|
30
|
48
|
60
|
|
消耗功率（W）
|
普通型
|
28
|
35
|
|
電子型
|
6
|
15
|
25
|
40
|
配套用電動執行機構有關技術參數
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
電動執機機構型號
|
普通型
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
電子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ4
|
|
電動執行機構推力（N）
|
普通型
|
400
4000
|
6400
|
6400
16000
|
|
電子型
|
2000
|
4000
|
6000
|
8000
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
允許壓差
|
公稱通徑
(mm)
推力(N)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
400
|
0.57
|
0.37
|
0.24
|
0.15
|
|
|
|
|
|
|
|
2000
|
1.85
|
|
|
|
|
|
|
|
|
|
|
4000
|
5.70
|
3.70
|
2.40
|
1.50
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
1.31
|
0.9
|
0.56
|
|
|
|
|
6400
|
|
|
|
|
1.40
|
0.96
|
0.60
|
0.15
|
0.11
|
0.06
|
|
8000
|
|
|
|
|
|
|
|
0.48
|
0.36
|
0.19
|
|
16000
|
|
|
|
|
|
|
|
0.96
|
0.71
|
0.38
|
|
