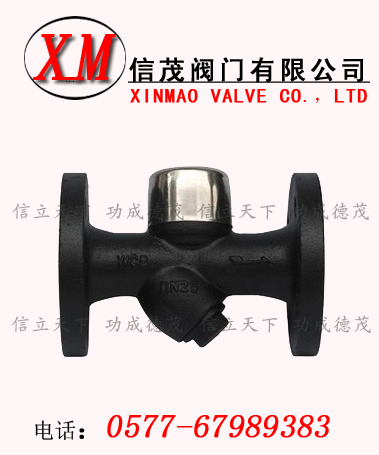

圓盤式法蘭蒸汽疏水閥概述：
圓盤式蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。
圓盤式法蘭蒸汽疏水閥工作原理：
圓盤式熱動力式蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。
主要零件材料
|
主要零件Main Part
|
閥體Body
|
閥蓋Donnet
|
閥片Picture
|
閥帽
|
|
材料 Material
|
鑄鋼
|
鑄鋼
|
不銹鋼Stainless Steel
|
不銹鋼
|
主要外型及連接尺寸
|
產品型號Produstion Type
|
DN
|
尺寸Dimensions
|
|
螺紋連接
|
承插焊連接
|
法蘭連接
|
|
L
|
H
|
L
|
H
|
d1
|
t
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
CS19H-16C、25C、40C
CS69H-16C、25C、40C
CS49H-16C、25C、40C
|
15
|
90
|
80
|
75
|
80
|
23
|
7
|
150
|
110
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
|
20
|
90
|
90
|
85
|
90
|
28
|
7
|
150
|
110
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
90
|
115
|
90
|
115
|
33
|
10
|
160
|
115
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
32
|
120
|
138
|
120
|
138
|
42
|
12
|
230
|
138
|
135
|
100
|
78
|
16
|
2
|
4×φ18
|
|
40
|
120
|
148
|
120
|
148
|
52
|
12
|
230
|
148
|
145
|
110
|
85
|
16
|
3
|
4×φ18
|
|
50
|
140
|
163
|
140
|
163
|
62
|
12
|
230
|
163
|
160
|
125
|
100
|
16
|
3
|
4×φ18
|
|
65
|
/
|
/
|
/
|
/
|
/
|
/
|
250
|
185
|
180
|
145
|
120
|
18
|
3
|
4×φ18
|
|
80
|
/
|
/
|
/
|
/
|
/
|
/
|
280
|
285
|
195
|
160
|
135
|
20
|
3
|
8×φ18
|
|
100
|
/
|
/
|
/
|
/
|
/
|
/
|
310
|
315
|
215
|
180
|
155
|
20
|
3
|
8×φ18
|
|
CS19H-16Z
CS49H-16Z
|
15
|
90
|
80
|
75
|
80
|
23
|
7
|
150
|
110
|
95
|
95
|
45
|
14
|
2
|
4-φ14
|
|
20
|
90
|
90
|
85
|
90
|
28
|
7
|
150
|
110
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
90
|
115
|
90
|
115
|
33
|
10
|
160
|
115
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
