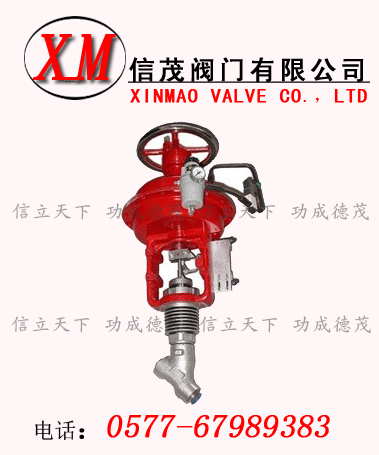

Y型氣動疏水閥概述�
氣動Y型疏水閥特別適用于火電站系統�,作為接通或截斷介質使用�
�(yīng)用范圍:
火電站系�(tǒng)中主蒸汽系統疏水
�(jié)�(gòu)特點�
閥門上部由閥蓋和填料箱組�,利于快速拆裝以及在原地維修。傾斜閥桿的�(gòu)造和最佳的流道形狀�(shè)計使介質近于直線的方�,閥門具有最佳的Cv�,產生比其它形式閥門更低的壓��
閥門本體上以特殊工藝堆焊硬質合金密封面(密封面表面經過整體硬化處理),結�(gòu)更緊�。錐形密封面�(shè)計使較小的軸向力就可密封,能提供可靠的密封和長久的使用壽��
采用閥體中腔�(dǎo)向的閥瓣具有上下兩個導引環,閥瓣的頂部和底部同時導向,�(gòu)成全程在閥體中腔�(dǎo)向的活塞式閥�,可以消除因各種受力不當�(chǎn)生的卡死,表面擦�,閥桿彎�,閥瓣振顫等�(xiàn)�。閥瓣底部的�(dǎo)引環�90%的流體以接近直線的方式通過,有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快�“排放”�“疏水”系統�
閥瓣密封面堆焊硬�(zhì)合金,該合金具有極佳的機械特�,耐磨�,耐沖�,可保持閥門長久的使用壽��
閥桿填料采用進口的特種填�,能起到最佳的防漏效果,并且經久耐用,拆裝方�。填料箱與閥體處的密封采用夾316高目柔性石墨墊,以�(yù)定的扭矩進行裝配,安全可靠,杜絕外漏�
采用氣動裝置作為�(zhí)行機�(gòu),對閥門的控制精�,安全,有效.
填料箱采用特殊結�(gòu)�(shè)�,保證足夠的強度和良好的熱學特性�
�(biāo)�(zhǔn)�(guī)范:
�(shè)計制造標�(zhǔn):JB/T3595、E101、ANSI B16.34
�(jié)�(gòu)長度�(biāo)�(zhǔn):GB/T 12221-2005
對接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口徑范圍:1/2″� 2-1/2″
對接焊口徑范圍:1/2″� 4″
壓力溫度等級:GB/T 12224-2005
試驗檢驗�(biāo)�(zhǔn):JB/T3595
零件材料與工況:
零件名稱 |
材料 |
閥體 |
25+Stellite21 |
12Cr1MoV+Stellite21 |
0Cr17Ni12Mo2+Stellite21 |
閥瓣 |
25+Stellite21 |
12Cr1MoV+Stellite21 |
Stellite21 |
閥桿 |
1Cr13 |
25Cr2Mo1V |
0Cr17Ni4Cu4Nb |
填料� |
25 |
12Cr1MoV |
0Cr17Ni12Mo2 |
壓板 |
1Cr13 |
1Cr13 |
0Cr17Ni12Mo2 |
填料 |
夾不銹鋼絲編織柔性石� |
夾不銹鋼絲編織柔性石� |
夾不銹鋼絲編織柔性石� |
填料� |
1Cr13 |
1Cr13 |
0Cr17Ni12Mo2 |
密封� |
�316絲高目柔性石� |
�316絲高目柔性石� |
�316絲高目柔性石� |
主要尺寸及重量:
公稱通徑 |
300�600�900� 1690LB(相�(dāng)于P55 100� |
2680LB(相�(dāng)于P55 170� |
L |
L1 |
D |
W |
H |
G(kg) |
L |
L1 |
D |
W |
H |
G(kg) |
1/2� |
152 |
102 |
58 |
216 |
442 |
27.8 |
152 |
102 |
58 |
216 |
386 |
27.8 |
3/4� |
152 |
102 |
58 |
216 |
442 |
27.8 |
152 |
102 |
58 |
216 |
386 |
27.8 |
1� |
152 |
102 |
58 |
216 |
442 |
27.8 |
152 |
102 |
58 |
216 |
386 |
27.8 |
1-1/4� |
170 |
122 |
81 |
363 |
554 |
46.8 |
170 |
122 |
81 |
216 |
469 |
46.8 |
1-1/2� |
170 |
122 |
81 |
363 |
554 |
46.8 |
170 |
122 |
81 |
216 |
469 |
46.8 |
2� |
208 |
155 |
92 |
363 |
600 |
85 |
272 |
180 |
102 |
363 |
622 |
85 |
2-1/2� |
272 |
180 |
102 |
406 |
648 |
85 |
325 |
224 |
122 |
406 |
658 |
85 |
3� |
272 |
180 |
102 |
406 |
648 |
85 |
325 |
224 |
122 |
406 |
658 |
85 |
4� |
325 |
224 |
122 |
406 |
658 |
102 |
325 |
224 |
122 |
406 |
658 |
112 |
|
