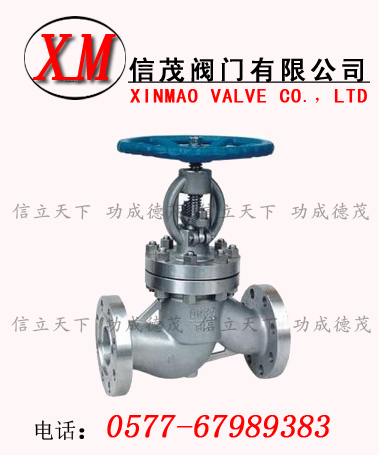

國標截止閥概述：
國標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
應用范圍：
國標截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
注意事項：國標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障.
國標截止閥與國標閘閥的區別：國標閘閥是用在比較大的系統中,起到關閉\閘斷系統,;而截止閥是用在比較小的系統中,并起到調節系統流量大小的作用..閘閥和截止閥所用的場合不同，一般口徑較大時大多用閘閥，特別是工業高溫高壓劇毒等場合。截止閥可以截流及調節流量，占地面積少，體積小，一般小于公稱口徑DN50場合用它。二者都可以關閉，在對流量線性要求不高的場合，都可以進行流量調節。只是截止閥由于其結構特點使其流動阻力大，故對節流有要求的地方就用閘閥多一點。另外，截止閥無論是正裝還是反裝，在開啟和關閉過程中總有一個很費力，因此不能做得很大，啟閉不容易。另外，截止閥有單向密封效果好的特點，所以在防止工質逆流的場合，它也有用武之地。
結構特點：
截止閥產品設計制造按國家標準GB12235，結構合理，密封可靠，性能優良，造型美觀。
閥瓣、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶要求。
倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。
標準規范：
設計制造標準：GB/T12235-2007
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
性能參數
|
型號
|
J41H-16C～160C
|
J41Y-16C～160C
|
J41W-16P～160P
|
|
工作壓力（MPa）
|
1.6～16.0
|
|
適用溫度（℃）
|
≤425
|
≤150
|
|
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
鉻鎳鈦不銹鋼
|
|
密封面
|
堆焊鐵基合金
|
堆焊硬基合金
|
本體材料
|
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
壓力試驗MPa
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
7.4
|
11.0
|
18.0
|
|
上密封試驗
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
18.0
|
|
氣密封試驗
|
0.4-0.7
|
主要零件材料及性能
|
體蓋扳
|
閥桿
|
密封面
|
墊片(環)
|
填料
|
工作溫度℃
|
適用介質
|
|
WCB
|
2Cr13
|
13Cr
STL
本體材料
尼龍
|
增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
|
柔性石墨
增強柔性石墨
SFB-260
SFP-260
|
≤425
|
水、蒸汽、油品
|
|
WC1
|
38CrMoAI
25Cr2MoV
|
≤450
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
ZGCr5Mo
|
≤540
|
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
≤200
|
硝酸類
|
|
ZGCr18Ni12Mo2Ti
|
1C18Ni12Mo2Ti
|
≤200
|
醋酸類
|
PN l．6MPa規格主要尺寸
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I
|
10
|
130
|
90
|
60
|
40
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
370
|
280
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
400
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
415
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
460
|
360
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
510
|
450
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Φ23
|
710
|
500
|
|
250
|
650
|
405
|
335
|
320
|
30
|
12-Φ25
|
786
|
550
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-Φ25
|
925
|
600
|
2.5MPa規格主要尺寸
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
125
|
22
|
8-Φ18
|
400
|
280
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Φ18
|
355
|
280
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-Φ23
|
415
|
320
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Φ25
|
460
|
360
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Φ25
|
510
|
450
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Φ25
|
710
|
500
|
|
250
|
622
|
425
|
370
|
332
|
36
|
12-Φ30
|
786
|
550
|
|
300
|
698
|
485
|
430
|
390
|
40
|
16-Φ30
|
925
|
600
|
4.0MPa規格主要尺寸
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-Φd
|
H
|
D0
|
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I
|
10
|
130
|
90
|
60
|
41
|
35
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-Φ14
|
233
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Φ14
|
295
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
285
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
302
|
160
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
355
|
200
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
373
|
200
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
408
|
280
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
436
|
280
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
480
|
320
|
|
125
|
4001
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
588
|
360
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
611
|
400
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
720
|
400
|
6.4MPa規格主要尺寸
|
6.4MPa
|
15
|
170
|
105
|
75
|
55
|
40
|
18
|
4-14Φ
|
195
|
400
|
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Φ18
|
228
|
160
|
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Φ18
|
275
|
180
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
325
|
200
|
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4-Φ23
|
360
|
240
|
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
410
|
280
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
450
|
320
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
485
|
360
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
537
|
400
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
631
|
400
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
646
|
450
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
813
|
500
|
|
