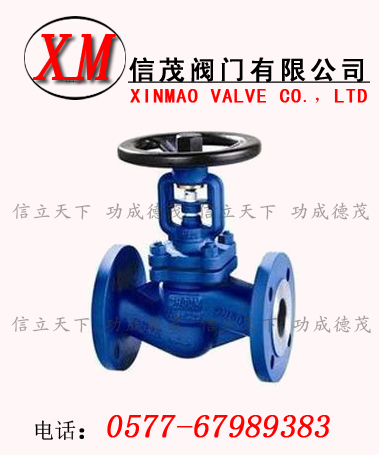

襯氟法蘭截止閥概述：
襯氟法蘭截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
襯里材料說明：
聚全氟乙烯 FEP (F46)
適用介質：
任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等。
使用溫度：
-85~150
特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性
高，有極好的耐候性和輻射性。
聚三氟乙烯 PCTEF (F3)
適用介質：
各種有機溶劑，無機腐蝕液(氧化性酸類)
使用溫度：-195~120
特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些
聚丙烯： RPP
適用介質：無機鹽類的水溶液，無 機 酸類，堿類的稀或濃溶液。
使用溫度：-14~80
特點：最輕的塑料之一，其屈服，拉伸和壓縮強度，硬度均優于低壓聚乙烯，有很突出的剛性，耐熱性好，易成型，優廉。改性后動擊性，流動性，彎曲彈性。
聚氯乙烯: 硬質)PVC
適用介質：耐水，濃堿，非氧化性酸，鏈烴，油和臭氧等。
使用溫度：0-55
特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接
及粘合，價格較低。
聚四氯乙烯 PTFE(F4)
使用介質：強酸，強堿，強氧化劑等。
使用溫度：-200~180
特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。
聚偏氯乙烯 PVDF(F2)
使用介質：耐大多數化學藥品和溶劑，
使用溫度：-70~100
特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大特 點是韌性好，易成型。
聚烯烴：PO
適用介質： 各種濃度的酸堿鹽及某些有機溶劑。
使用溫度：-58~80
特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。
客戶在選型的時候，可以根據此材料說明仔細核對，做到經濟適用！
基本型號
|
手動
|
J41F3
|
角式
|
J441F3
|
|
J41F46
|
J441F46
|
|
氣動
|
J641F3
|
電動
|
J941F3
|
|
J641F46
|
J941F46
|
技術規范
|
設計標準
|
GB12233/GB12233
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
手動、電動、氣動
|
主要零部件材料表
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體/閥桿
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活節螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
閥桿螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
8
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手柄
|
WCB
|
WCB
|
WCB
|
主要連接尺寸：
|
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
|
PN2.5MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
350
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
|
125
|
5
|
400
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
|
150
|
6
|
480
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
