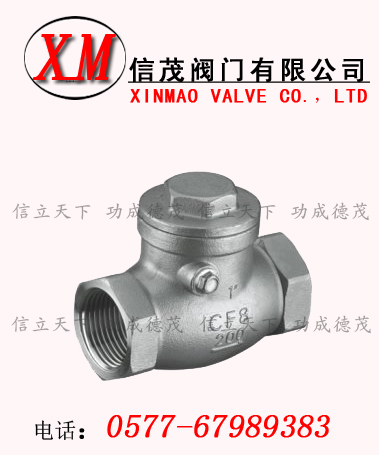

內螺紋旋啟式止回閥概述:
	內螺紋旋啟式止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流.止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。
	止回閥按結構劃分,可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
	特點:
	1、螺紋可按BSPT、BSP、NPT、DIN259/2999生產
	2、硅溶膠精密鑄造不銹鋼閥體、閥蓋、閥瓣
	3、適用于水、油、氣及某些腐蝕性流體介質
	4、常溫額定工作壓力為200PSI(1.4MPA)
	主要零件材料


			|

					序號
			 |


					零件名稱
			 |


					材質
			 |


			|

					1
			 |


					閥體
			 |


					不銹鋼CF8M/CF8
			 |


			|

					2
			 |


					閥蓋
			 |


					不銹鋼CF8M/CF8
			 |


			|

					3
			 |


					搖桿插銷
			 |


					不銹鋼316/304
			 |


			|

					4
			 |


					閥瓣
			 |


					不銹鋼CF8M/CF8
			 |


			|

					5
			 |


					螺塞
			 |


					不銹鋼316/304
			 |


			|

					6
			 |


					螺塞墊片
			 |


					聚四氟乙烯PTFE
			 |



	主要連接尺寸及重量


			|

					SIZE
			 |


					1/2″
			 |


					3/4″
			 |


					1″
			 |


					11/4″
			 |


					11/2″
			 |


					2″
			 |


					21/2″
			 |


			|

					A
			 |


					15
			 |


					20
			 |


					25
			 |


					32
			 |


					40
			 |


					50
			 |


					65
			 |


			|

					H
			 |


					42
			 |


					51
			 |


					60
			 |


					67
			 |


					75
			 |


					81
			 |


					93
			 |


			|

					L
			 |


					65
			 |


					80
			 |


					90
			 |


					105
			 |


					120
			 |


					140
			 |


					180
			 |




	內螺紋旋啟式止回閥應用規范
	精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等特點.主要適應管道系統中防止介質倒流使用.
	工作壓力:H12型為6-16Mpa  H13型為4-32Mpa
	工作介質:水,油,液體
	使用溫度:<=420℃
	材料:銅、不銹鋼304、不銹鋼316、不銹鋼316L
	性能參數與主要尺寸:


			|

					公稱通徑 DN(mm)
			 |


					ZG
			 |


					H
			 |


					L
			 |


			|

					15
			 |


					1/2
			 |


					73
			 |


					43
			 |


			|

					20
			 |


					3/4
			 |


					85
			 |


					48
			 |


			|

					25
			 |


					1
			 |


					95
			 |


					55
			 |


			|

					32
			 |


					1-1/4
			 |


					113
			 |


					73
			 |


			|

					40
			 |


					1-1/2
			 |


					138
			 |


					86
			 |


			|

					50
			 |


					2
			 |


					156
			 |


					98
			 |



	   |
