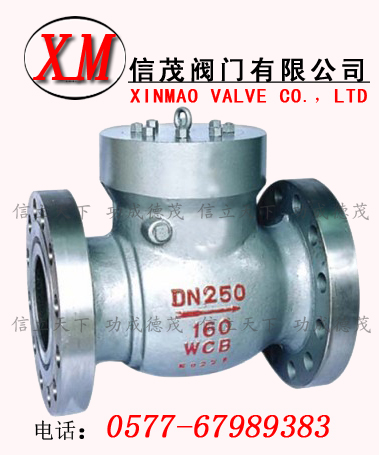

法蘭連接旋啟式止回閥概述：
法蘭連接旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。該閥門在管路系統主要作用是防止介質倒流、防止泵及其驅動電動機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上 。
應用范圍：
法蘭式旋啟式止回閥適用于壓力PN16~160工作溫度-29℃~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，旋啟止回閥適用介質為水、油品、蒸汽、酸性介質等。
結構特點：
旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。
旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360C范圍內有一定的自由度，有適當的微量位置補償。
標準規范：
設計制造標準：GB/T 12236-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
試驗標準：
|
試驗壓力
|
公稱壓力（ MPa ）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.1
|
11.0
|
|
閥體材料
|
WCB(C)
|
CF8(P)
|
CF 8M (R)
|
WC6
|
WC9
|
|
工作溫度
|
≤ 425
|
≤ 100
|
≤ 100
|
≤ 550
|
≤ 550
|
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
水、蒸汽
|
水、蒸汽
|
旋啟式止回閥主要尺寸
|
公稱通徑
|
PN1.6/2.5MPa
|
PN4.0MPa
|
PN6.4/10.0MPa
|
|
L
|
H
|
L
|
H
|
L
|
H
|
|
系列 1
|
系列 2
|
系列 1
|
系列 2
|
|
DN40
|
200
|
200
|
130
|
200
|
200
|
130
|
260
|
160
|
|
DN50
|
230
|
230
|
135
|
230
|
230
|
135
|
300
|
170
|
|
DN65
|
290
|
290
|
145
|
290
|
290
|
145
|
340
|
180
|
|
DN80
|
310
|
310
|
175
|
310
|
310
|
175
|
380
|
245
|
|
DN100
|
350
|
350
|
200
|
350
|
350
|
200
|
430
|
290
|
|
DN125
|
400
|
400
|
255
|
400
|
400
|
255
|
500
|
320
|
|
DN150
|
480
|
480
|
320
|
480
|
480
|
320
|
550
|
360
|
|
DN200
|
495
|
550
|
380
|
533
|
550
|
380
|
650
|
430
|
|
DN250
|
622
|
650
|
440
|
622
|
650
|
440
|
775
|
505
|
|
DN300
|
698
|
750
|
480
|
711
|
750
|
520
|
900
|
555
|
|
DN350
|
787
|
850
|
530
|
838
|
850
|
540
|
1025
|
595
|
|
DN400
|
864
|
950
|
560
|
864
|
950
|
590
|
1150
|
680
|
|
DN450
|
978
|
1050
|
620
|
978
|
1050
|
650
|
1275
|
780
|
|
DN500
|
978
|
1150
|
655
|
978
|
1150
|
720
|
1400
|
970
|
|
