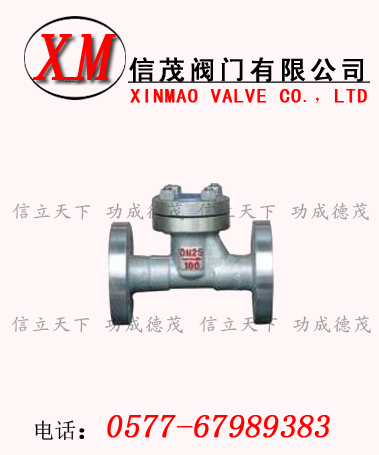

高溫高壓升降式止回閥概述：
止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
產品引用標準
設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101
|
產品用途
|
|
磅級電站旋啟式止回閥適用于Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
|
|
產品結構特點
|
|
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為3.支管兩端為對焊連接，適應不同的接管要求。
4.閥門耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。
|
主要零件的材料說明
|
閥體
|
WCB
|
WC1
|
WC6
|
WC9
|
|
閥蓋
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
閥瓣
|
WCB
|
WC1
|
WC6
|
WC9
|
|
搖桿
|
WCB
|
WC1
|
WC6
|
WC9
|
|
閥座
|
25
|
15Cr1MoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
銷軸
|
1Cr17Ni2
|
20Cr1Mo1V1A
|
|
填料
|
增強柔性石墨
|
|
