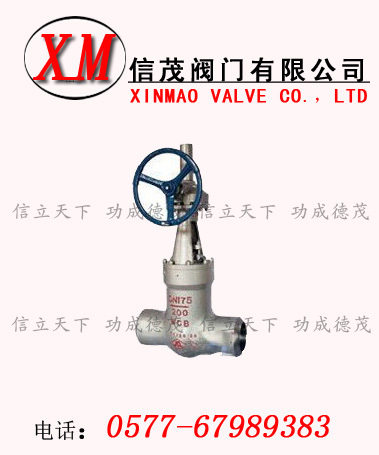

國標電站閘閥概述：
國標電站閘閥適用于公稱壓力PN16.0-32.0MPa，工作溫度≤540℃（其中P57170V工作溫度為570℃）的石油，化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動等。
主要零件的材料說明：
|
零件名稱
|
材料牌號
|
|
閥體
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
閘板
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
閥座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
閥桿
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1Mo1V1A
|
20Cr1MoVA
|
|
閥蓋
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
填料
|
增強柔性石墨
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
密封環
|
S軟鋼(增強柔性石墨)
|
S軟鋼
|
F軟鋼
|
|
空桿螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|
適用溫度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
產品型號：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。
主要尺寸及重量
|
型號
|
公稱通徑 DN （ mm ）
|
主要尺寸（ mm ）
|
重量（ kg ）
|
|
L
|
D1
|
D2
|
|
Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V
|
150
|
650
|
164
|
200
|
420
|
|
175
|
750
|
186
|
223
|
526
|
|
200
|
800
|
200
|
262
|
550
|
|
225
|
850
|
233
|
282
|
595
|
|
250
|
950
|
275
|
325
|
1210
|
|
300
|
1200
|
312
|
380
|
2100
|
|
Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V
|
150
|
700
|
150
|
200
|
420
|
|
175
|
750
|
175
|
223
|
530
|
|
200
|
800
|
200
|
262
|
560
|
|
225
|
850
|
220
|
282
|
600
|
|
250
|
950
|
265
|
325
|
1220
|
|
300
|
1194
|
305
|
380
|
2120
|
|
Z960Y-320
Z960Y-P57170V
|
150
|
700
|
150
|
200
|
615
|
|
175
|
750
|
170
|
225
|
680
|
|
200
|
800
|
200
|
262
|
695
|
|
225
|
850
|
207
|
283
|
700
|
|
250
|
950
|
250
|
325
|
1460
|
|
300
|
1245
|
265
|
377
|
2650
|
|
