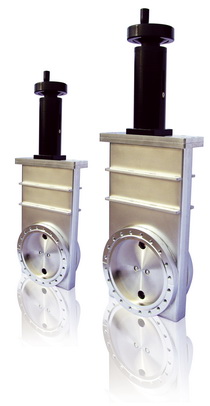

CC-CF超高真空手動插板閥簡介：
本系列閥門為手動驅動方式，在結構設計上合理，在外形上美觀，并具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，能廣泛應用于超高真空設備中。閥門是以手轉動手柄為動力，通過傳動桿推（拉）動連桿機構，帶著驅動體沿軸向運動，驅動體通過擺桿或鋼珠與閥板連接，完成閥板開啟及關閉動作。閥門的介質為空氣及非腐蝕性氣體。
超高真空手動插板閥特點：
軸封為波紋管密封，其它密封件為氟橡膠，無潤滑劑設計；
閥體采用不銹鋼內部焊接，漏率小；
閥體采用加強筋結構，體積小、重量輕，外形美觀；
采用雙導軌軸承滾輪機構，運動平穩；
閥板內整體式結構，支撐力均勻。
超高真空手動插板閥適用范圍：1×10-7Pa～1.2×105Pa
打開時插板上的壓差：≤3×103Pa任意方向
閥體和閥座漏率： <1.3×10-7Pa·L·s-1
建議首次維修前循環次數：10，000次
閥體烘烤溫度：打開時≤200℃；關閉時≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W
壓縮空氣（只適用于氣動）
-DN 63~200：0.4～0.7MPa
-DN 250~400：0.5～0.7MPa
閥門開啟或關閉時間
-手動驅動：DN 63~250 ≤6s；DN 320~400 ≤10s
閥門位置指示
-電動動驅動：帶有啟閉位置指示開關（磁性開關）
超高真空手動插板閥外形尺寸：
|
規格型號
|
DN
|
外形尺寸
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
|
CC-63B
|
63
|
110
|
130
|
52
|
173
|
153
|
64
|
34
|
153
|
56
|
100
|
64
|
|
CC-80B
|
80
|
130
|
140
|
57
|
228
|
462
|
75
|
36
|
177
|
69
|
100
|
75
|
|
CC-100B
|
100
|
150
|
178
|
74
|
228
|
486
|
75
|
35
|
184
|
70
|
100
|
75
|
|
CC-160B
|
160
|
200
|
228
|
95
|
302
|
604
|
75
|
40
|
207
|
70
|
100
|
75
|
|
CC-200B
|
200
|
248
|
276
|
120
|
380
|
737
|
75
|
42
|
214
|
70
|
125
|
75
|
|
CC-250B
|
250
|
310
|
342
|
147
|
464
|
876
|
80
|
48
|
266
|
70
|
125
|
80
|
|
CC-320B
|
320
|
425
|
449
|
212.5
|
669.5
|
1196
|
138
|
100
|
314
|
75
|
125
|
118
|
|
CC-400B
|
400
|
512
|
536
|
256
|
810
|
1391
|
138
|
100
|
325
|
75
|
125
|
118
|
超高真空手動插板閥法蘭尺寸：
|
DN
|
63
|
80
|
100
|
160
|
200
|
250
|
320
|
400
|
|
A
|
64
|
70
|
66
|
76
|
80
|
91
|
130
|
130
|
|
B
|
114
|
130
|
152
|
202
|
253
|
305
|
425
|
512
|
|
C
|
92.2
|
110
|
130.3
|
181.1
|
231.9
|
284
|
338.1
|
437.9
|
|
D
|
63
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
|
E
|
8
|
16
|
16
|
20
|
24
|
32
|
32
|
40
|
|
F
|
M8
|
M8
|
M8
|
M8
|
M8
|
M8
|
M10
|
M10
|
|
G
|
77
|
93
|
115
|
166
|
217
|
267
|
320
|
419
|
|
H
|
82.4
|
99
|
120.6
|
171.4
|
222.1
|
273.1
|
326.4
|
424.4
|
|
I
|
12
|
12
|
12
|
15
|
15
|
15
|
18
|
18
|
真空閥門定貨須知：
一、①需采購的信茂高真空插板閥產品名稱與型號②高真空插板閥口徑③高真空插板閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的高真空插板閥型號，請按高真空插板閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
