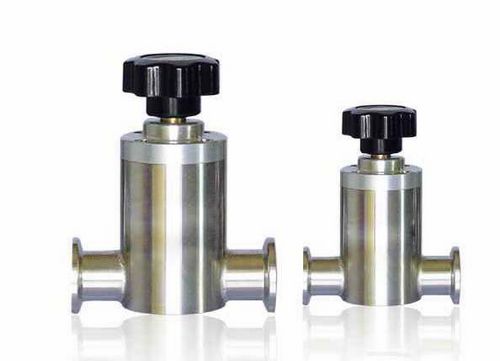

KF高真空擋板直通閥產品簡介：
此系列閥門分為手動、氣動、電磁三種驅動方式，它具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，是真空設備首選閥門之一。
KF高真空擋板直通閥產品特點：
標準模塊化設計，易于更換及維修；
便于清潔的設計；
電磁閥采用節能設計，體積小。
KF高真空擋板直通閥主要性能指標：
適用范圍：1×10-6Pa～1.2×105Pa（波紋管密封）
1×10-5Pa～1.2×105Pa（氟膠圈密封）
打開時閥板上的壓差：≤1.2×105Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1
建議首次維修前循環次數：200，000次
閥體烘烤溫度：≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟和關閉時間：≤1s
閥門位置指示：帶有啟閉位置指示開關（磁性開關）
手動驅動
|
規格型號
|
DN
|
外形尺寸
|
|
A
|
A1
|
B
|
C
|
C1
|
D
|
D1
|
E
|
E1
|
F
|
G
|
G1
|
H
|
H1
|
|
GD-16
|
16
|
105
|
82
|
16
|
80
|
80
|
51
|
38
|
51
|
34
|
40
|
28
|
28
|
16
|
100
|
|
GD-25
|
25
|
132
|
109
|
25
|
90
|
100
|
69
|
58
|
58
|
47
|
50
|
40
|
46
|
21
|
128
|
|
GD-40
|
40
|
171
|
127
|
40
|
120
|
130
|
82
|
65
|
65
|
58
|
63
|
50
|
52
|
26
|
153
|
|
GD-50
|
50
|
207
|
144
|
50
|
130
|
140
|
92
|
73
|
73
|
74
|
63
|
80
|
60
|
39
|
178
|
氣動驅動
|
規格型號
|
DN
|
外形尺寸
|
|
A
|
A1
|
B
|
C
|
C1
|
D
|
D1
|
E
|
E1
|
F
|
F1
|
G
|
G1
|
H1
|
|
GDQ-16
|
16
|
123
|
89
|
16
|
80
|
80
|
51
|
38
|
85
|
34
|
110
|
40
|
28
|
28
|
106
|
|
GDQ-25
|
25
|
144
|
119
|
25
|
90
|
100
|
69
|
58
|
101
|
47
|
135
|
40
|
40
|
46
|
139
|
|
GDQ-40
|
40
|
176
|
135
|
40
|
120
|
130
|
82
|
65
|
124
|
58
|
175
|
64
|
50
|
52
|
167
|
|
GDQ-50
|
50
|
222
|
162
|
50
|
130
|
140
|
92
|
73
|
129
|
74
|
225
|
80
|
50
|
60
|
202
|
注： 1、表中A1、C1、D1、E1、F1、G1、H1為45°直通式尺寸，A、C、D、E、F、G為90°直通式尺寸；
2 、若產品為波紋管密封應在規格型號后端加上B來表示，45°直通式應在 ( )內注明。
