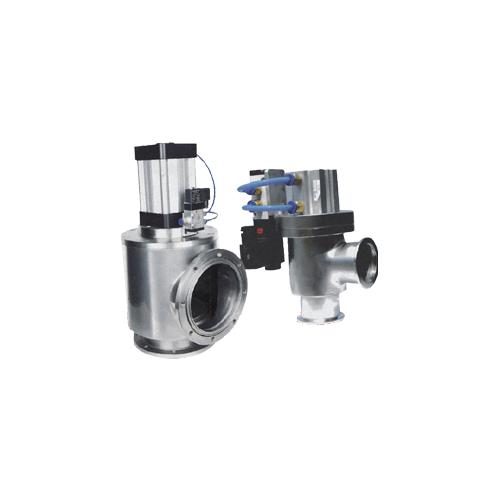

氣動高真空擋板閥簡介
本系列閥門為氣動驅動方式，在結構上設計合理，外形上美觀，還具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，是真空設備首選閥門之一。閥門是以壓 縮空氣推動氣缸為動力，通過機構與閥板連接，并帶動閥板開啟及關閉動作。閥門的介質為空氣及非腐蝕性氣體。
氣動高真空擋板閥特點
標準化、模塊化設計，易于更換及維修；
便于清潔的設計。
注：表格中1表示軸封為波紋管密封，2表示軸封為氟膠圈密封。
氣動高真空擋板閥主要性能指標：
適用范圍：1×10-6Pa～1.2×105Pa（波紋管密封）
1×10-5Pa～1.2×105Pa（氟膠圈密封）
打開時閥板上的壓差：≤1.2×105 Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1
建議首次維修前循環次數：200，000次
閥體烘烤溫度：≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟和關閉時間：≤1s
閥門位置指示：帶有啟閉位置指示開關（磁性開關）
|
型號規格
|
DN
|
外形尺寸GB6070
|
預抽口
|
|
A
|
B
|
C
|
D
|
D1
|
E
|
F
|
G
|
|
GDQ-J63(B)
|
63
|
238
|
63
|
88
|
-
|
123
|
149.5
|
154
|
40
|
|
|
GDQ-J80(B)
|
80
|
263.5
|
80
|
98
|
-
|
133
|
164.5
|
168.5
|
50
|
|
GDQ-J100(B)
|
100
|
298
|
100
|
108
|
-
|
154
|
185
|
187
|
60
|
|
GDQ-J160(B)
|
160
|
414.5
|
153
|
138
|
-
|
235
|
276
|
251.5
|
77
|
LF40
|
|
GDQ-J200(B)
|
200
|
521
|
200
|
178
|
-
|
254
|
356
|
318
|
77
|
LF50
|
|
GDQ-J250(B)
|
250
|
699
|
250
|
208
|
-
|
306
|
416
|
410
|
84
|
LF63
|
|
型號規格
|
DN
|
外形尺寸GB6070
|
|
B
|
C
|
D
|
E
|
F
|
G
|
|
GDQ-J63(B)
|
63
|
95
|
70
|
63
|
3
|
92
|
1.5
|
|
GDQ-J80(B)
|
80
|
110
|
83
|
80
|
3
|
107
|
1.5
|
|
GDQ-J100(B)
|
100
|
130
|
102
|
99
|
3
|
127
|
1.5
|
|
GDQ-J160(B)
|
160
|
180
|
153
|
153
|
3
|
175
|
2.5
|
|
GDQ-J200(B)
|
200
|
240
|
213
|
200
|
3
|
235
|
2.5
|
|
GDQ-J250(B)
|
250
|
290
|
261
|
250
|
3
|
285
|
2.5
|
注： 1、表中帶S為帶預抽口尺寸、不帶S為不帶預抽口；
2 、若產品為波紋管密封應在規格型號后端加上B來表示，應在 ( )內注明。
3 、配帶啟閉位置指示開關（磁性開關）請來電說明。
真空閥門定貨須知：
一、①需采購的信茂高真空擋板閥產品名稱與型號②高真空擋板閥口徑③高真空擋板閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的高真空擋板閥型號，請按高真空擋板閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
四、我們追求的不是一次的利益關系，而是與您的長期合作。我們提供的不是低廉的劣質品，而是貨真價實的真品。我們所有的信茂人兢兢業業只為了打造溫州的品牌閥門，為您提供滿意的產品。我們愿與您攜手共進，共創輝煌。
