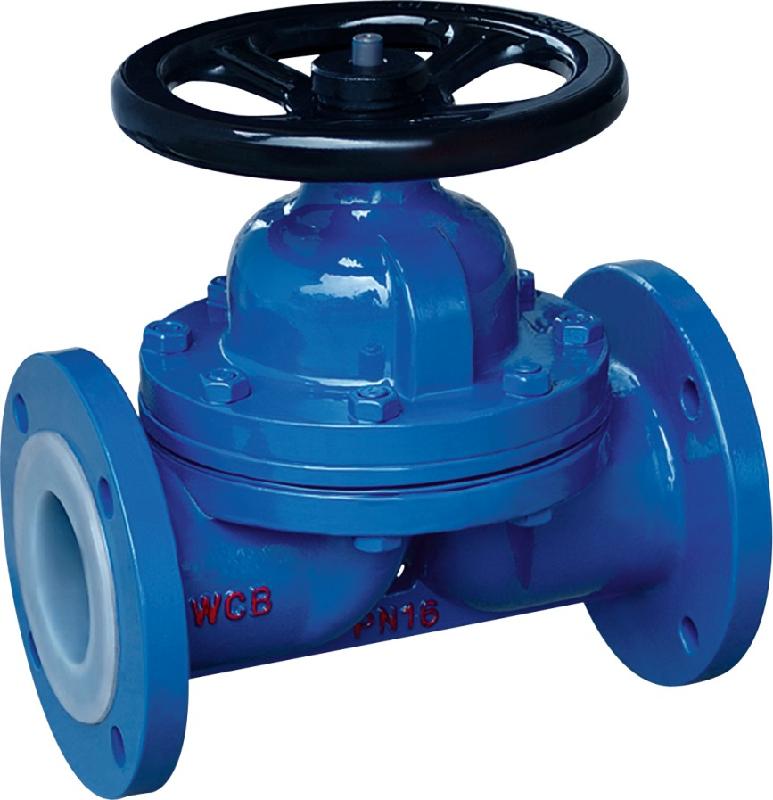

GM型高真空隔膜閥標準規范：
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78GM
高真空隔膜閥用途：
本閥是真空系統中，供切斷或接通氣流之用。基中，連接管焊接式更溴化鋰制冷設備中的理想配件。
適用溫度：NBR-25~100℃FKM?-30~150℃
適用介質：空氣及非腐蝕性氣體
適用范圍：105~1.3×10-4
漏率：6.7×10-4
GM型高真空隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
I型連接管焊接（圖1）：
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-H（I）
|
10
|
19
|
80
|
55
|
240
|
120
|
|
GM-25C-H（I）
|
25
|
32
|
105
|
80
|
240
|
120
|
|
GM-40C-H
|
40
|
45
|
133
|
100
|
240
|
120
|
|
GM-50C-H
|
50
|
57
|
157
|
100
|
240
|
120
|
|
GM-10D-H（I）
|
10
|
19
|
77．5
|
50
|
150
|
150
|
|
GM-25D-H（I）
|
25
|
32
|
105
|
60
|
75
|
75
|
II型連接管焊接（圖2）：
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-H（II）
|
10
|
19
|
80
|
55
|
195
|
120
|
|
GM-25C-H（II）
|
25
|
32
|
105
|
80
|
236
|
120
|
|
GM-10D-H（II）
|
10
|
19
|
77．5
|
50
|
150
|
75
|
|
GM-25D-H（II）
|
25
|
32
|
105
|
66
|
175
|
75
|
III型連接管焊接（圖3）：
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-KF
|
10
|
30
|
12．2
|
80
|
55
|
75
|
|
GM-25C-KF
|
25
|
40
|
26．2
|
105
|
80
|
120
|
|
GM-40C-KF
|
40
|
50
|
41．2
|
133
|
100
|
120
|
IIII型連接管焊接（圖4）：
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
n-φc
|
|
GM-10C
|
10
|
46
|
36
|
80
|
55
|
75
|
4-φ6
|
|
GM-25C
|
25
|
70
|
55
|
105
|
80
|
120
|
4-φ7
|
|
GM-40C
|
40
|
100
|
80
|
133
|
100
|
150
|
4-φ9
|
|
GM-50C
|
50
|
110
|
90
|
157
|
100
|
180
|
4-φ9
|
真空閥門定貨須知：
一、①需采購的信茂高真空隔膜閥產品名稱與型號②高真空隔膜閥口徑③高真空隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的高真空隔膜閥型號，請按高真空隔膜閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
