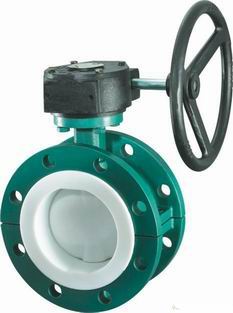

產品名稱：	襯氟法蘭式蝶閥
產品型號：	D341F4，D341F46
產品特點：	信茂襯氟法蘭式蝶閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務!

襯氟法蘭式蝶閥詳細資料：

法蘭式襯氟蝶閥概述

法蘭式襯氟蝶閥法蘭式對接結構，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命。

法蘭式襯氟蝶閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	閥桿	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	襯里/閥座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	緊固銷	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE(F4)
7	填料壓蓋	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	緊固螺栓	35		1Cr17Ni2		1Cr18Ni2
10	螺母	45		1Cr18Ni9		0Cr18Ni9

法蘭式襯氟蝶閥主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa						PN1.6MPa
40	3/2	106	145	110	85	3	18	4-φ18	145	110	85	3	18	4-φ18
50	2	108	160	125	100	3	20	4-φ18	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	4-φ18	195	160	135	3	22	8-φ18
100	4	127	215	180	155	3	22	8-φ18	215	180	155	3	24	8-φ18
125	5	140	245	210	185	3	24	8-φ18	245	210	185	3	26	8-φ18
150	6	140	280	240	210	3	24	8-φ23	280	240	210	3	28	8-φ18
200	8	152	335	295	265	3	26	8-φ23	335	295	265	3	30	12-φ23
250	10	250	390	350	320	3	28	12-φ23	405	355	320	3	32	12-φ25
300	12	270	440	400	368	3	28	12-φ23	460	410	375	4	34	12-φ25
350	14	290	500	460	428	4	30	16-φ23	520	470	435	4	38	16-φ25
400	16	310	565	515	482	4	32	16-φ25	580	525	485	4	40	16-φ30
450	18	330	615	565	532	4	32	20-φ25	640	585	545	4	44	20-φ30
500	20	350	680	620	585	4	34	20-φ25	705	650	608	4	46	20-φ34
600	24	390	780	725	685	5	36	20-φ30	840	770	718	5	54	20-φ41
700	28	430	895	840	800	5	40	24-φ30	910	840	788	5	54	24-φ41
800	32	470	1010	950	905	5	44	24-φ34	1020	950	898	5	54	24-φ41
900	36	510	1110	1050	1005	5	46	28-φ34	1120	1050	998	5	54	28-φ41
1000	40	550	1220	1160	1115	5	50	28-φ34	1255	1170	1110	5	60	28-φ48

法蘭式襯氟蝶閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P8	R8	P3	R3
1	閥體/閥蓋	A126-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	蝶板	A216-WCB	A105	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	閥桿	A182-F6		A182-F304	A182-F316	A182-F304L	A182-F316L
4	襯里/閥座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	緊固銷	A182-F6		A182-F304	A182-F316	A182-F304L	A182-F316L
6	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
7	填料壓蓋	A216-WCB		CF8	CF8M	CF8	CF3M
8	支架	A216-WCB		A351-CF8		A351-CF8
9	緊固螺栓	A193-B7		A193-B8M		A193-B8M
10	螺母	A194-2H		A194-8		A194-8

法蘭式襯氟蝶閥主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	Class 125Lb/150Lb
80	3	127	190	152.5	127	2	19	4-φ19
100	4	127	229	190.5	157	2	24	8-φ19
125	5	127	254	216	186	2	24	8-φ22
150	6	127	279	241.5	216	2	26	8-φ22
200	8	152.4	343	298.5	270	2	29	8-φ22
250	10	203.2	406	362	324	2	31	12-φ25
300	12	203.2	483	432	381	2	32	12-φ25
350	14	203.2	533	476	413	2	35	12-φ29
400	16	203.2	597	540	470	2	37	16-φ29
450	18	203.2	635	578	533	2	40	16-φ32
500	20	203.2	699	635	584	2	43	20-φ32
600	24	203.2	813	749.5	692	2	48	20-φ25
750	30	304.8	887	846	813	2	45	44-φ23
900	36	304.8	1057	1009.7	972	2	53	44-φ26
1050	42	304.8	1226	1171.4	1130	2	59	48-φ29
1200	48	381	1392	1335	1289	2	65	44-φ32

蝶閥定貨須知：
一、①需采購的信茂襯氟蝶閥產品名稱與型號②襯氟蝶閥口徑③襯氟蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的襯氟蝶閥型號，請按襯氟蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
四、我們追求的不是一次的利益關系，而是與您的長期合作。我們提供的不是低廉的劣質品，而是貨真價實的真品。我們所有的信茂人兢兢業業只為了打造溫州的品牌閥門，為您提供滿意的產品。我們愿與您攜手共進，共創輝煌。
