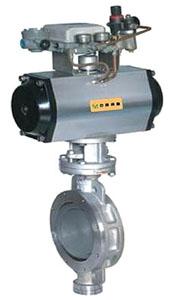

氣動三偏心調節切斷蝶閥產品介紹：
氣動硬密封調節切斷蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。同閥門定位器或電磁閥配套使用可實現比例調節或開關控制。
氣動三偏心調節切斷蝶閥應用范圍：
氣動三偏心調節切斷蝶閥廣泛應用于造紙、石化、化工、冶金、電力、環保石油、輕工、樓宇自動化等工業部門的自動化控制系統中， 適用于氣體、固體顆粒和液體等介質。
氣動三偏心調節切斷蝶閥結構特點：
氣動節能型蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。
氣動三偏心調節切斷蝶閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
氣動三偏心調節切斷蝶閥安裝與維護：
1、安裝蝶閥時，應注意閥體上的流向標志，以免流通方向錯誤，影響使用。
2、蝶閥使用前應確認閥全開的前提下對管道進行沖破洗，以免有焊渣等雜物刮傷密封面。
3、蝶閥一般都設置旁通管路，在檢修或更換蝶閥時，可使用旁通管路使用流程照常進行。
4、氣動蝶閥可在水平180°范圍內豎臥安裝，切勿將氣動執行器朝下倒裝。
5、定位器或電磁閥調試詳見說明書。
6、氣動執行器曲臂為方頭結構，用為手動裝置使用，故障時卸掉氣源管直接用手動扳手即可實現手動操作。
7、使用過程中如發現填料函滲漏，緊固一下壓蓋螺栓即可解決。
氣動三偏心調節切斷蝶閥主要技術參數：
|
公稱通徑DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
額定流量系數（CV） |
95 |
175 |
270 |
375 |
740 |
1400 |
2100 |
3250 |
4680 |
6200 |
8100 |
11000 |
15800 |
21000 |
29000 |
38000 |
|
最大轉角（σ°） |
90° |
|
工作氣源壓力（MPa） |
0.4～0.8 |
|
工作溫度范圍 |
-40～250 |
|
輸入信號 |
（電信號：4～20mA□dc）220VAC、24VDC |
|
公稱壓力（MPa） |
1.0、1.6 |
|
配用氣接管 |
φ6×1（G1/8） |
φ8×1.5（G1/4） |
φ12×2（G3/8） |
|
連接型式及標準 |
對夾式、按JB81-94 |
|
閥體材料 |
304、316、316Lz中ZG25 |
|
閥芯材料 |
304、316、316L |
|
閥座材料 |
316、F4 |
蝶閥定貨須知：
一、①需采購的信茂氣動蝶閥產品名稱與型號②氣動蝶閥口徑③氣動蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的氣動蝶閥型號，請按氣動蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
四、我們追求的不是一次的利益關系，而是與您的長期合作。我們提供的不是低廉的劣質品，而是貨真價實的真品。我們所有的信茂人兢兢業業只為了打造溫州的品牌閥門，為您提供滿意的產品。我們愿與您攜手共進，共創輝煌。
