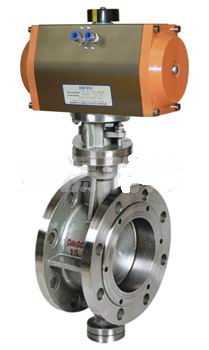

硬密封氣動蝶閥結構及性能簡介
三偏心硬密封蝶閥系列產品，系我公司1996年開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527－97(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。
硬密封氣動蝶閥主要性能特點：
1．結構獨特、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有最佳；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
硬密封氣動蝶閥用途
本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體最佳裝置。
|
公稱通徑
DN
|
結構長度L
|
外形尺寸（參考值）
|
連接（標準值）
|
參考
重量Dt343H
|
|
H
|
Dt643H
|
PN0.6MPa
|
PN1.0MPa
|
|
mm
|
inch
|
短
|
長
|
H2
|
A2
|
B2
|
D
|
D1
|
z-d
|
D
|
D1
|
z-d
|
|
50
|
2
|
108
|
150
|
112
|
625
|
245
|
72
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
|
65
|
5/2
|
112
|
170
|
115
|
625
|
245
|
72
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
|
80
|
3
|
114
|
180
|
120
|
645
|
245
|
72
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
|
100
|
4
|
127
|
190
|
138
|
675
|
355
|
92
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
|
125
|
5
|
140
|
200
|
164
|
715
|
355
|
92
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
|
150
|
6
|
140
|
210
|
175
|
800
|
355
|
92
|
165
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
|
200
|
8
|
152
|
230
|
208
|
850
|
250
|
170
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
|
250
|
10
|
165
|
250
|
243
|
925
|
250
|
170
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
|
300
|
12
|
178
|
270
|
283
|
1035
|
450
|
220
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
|
350
|
14
|
190
|
290
|
310
|
1070
|
450
|
220
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
|
400
|
16
|
216
|
310
|
340
|
1190
|
450
|
220
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
|
450
|
18
|
222
|
330
|
380
|
1250
|
650
|
280
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
|
500
|
20
|
229
|
350
|
410
|
1290
|
650
|
280
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
|
600
|
24
|
267
|
390
|
470
|
1455
|
850
|
380
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
|
700
|
28
|
292
|
430
|
550
|
1585
|
850
|
380
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
|
800
|
32
|
318
|
470
|
640
|
1700
|
1250
|
380
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
|
900
|
36
|
330
|
510
|
710
|
1865
|
1250
|
380
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
|
1000
|
40
|
410
|
550
|
770
|
2015
|
1500
|
580
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
|
1200
|
48
|
470
|
630
|
890
|
2226
|
1500
|
580
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
|
公稱通徑
DN
|
結構長度L
|
外形尺寸（參考值）
|
連接（標準值）
|
參考
重量Dt343H
|
|
H
|
Dt643H
|
PN1.6MPa
|
PN2.5MPa
|
|
mm
|
inch
|
短
|
長
|
H2
|
A2
|
B2
|
D
|
D1
|
z-d
|
D
|
D1
|
z-d
|
|
50
|
2
|
108
|
150
|
112
|
605
|
245
|
72
|
165
|
125
|
418
|
165
|
125
|
4-18
|
19
|
|
65
|
5/2
|
112
|
170
|
115
|
625
|
245
|
72
|
185
|
145
|
418
|
185
|
145
|
8-18
|
22
|
|
80
|
3
|
114
|
180
|
120
|
645
|
355
|
92
|
200
|
160
|
818
|
200
|
160
|
8-18
|
25
|
|
100
|
4
|
127
|
190
|
138
|
675
|
355
|
92
|
220
|
180
|
818
|
235
|
190
|
8-22
|
28
|
|
125
|
5
|
140
|
200
|
164
|
715
|
355
|
92
|
250
|
210
|
818
|
270
|
220
|
8-26
|
43
|
|
150
|
6
|
140
|
210
|
175
|
800
|
250
|
138
|
285
|
240
|
822
|
300
|
250
|
8-26
|
50
|
|
200
|
8
|
152
|
230
|
208
|
850
|
250
|
170
|
340
|
295
|
1222
|
360
|
310
|
12-26
|
64
|
|
250
|
10
|
165
|
250
|
243
|
925
|
250
|
170
|
405
|
355
|
1226
|
425
|
370
|
12-30
|
99
|
|
300
|
12
|
178
|
270
|
283
|
1035
|
450
|
220
|
460
|
410
|
1226
|
485
|
430
|
16-30
|
130
|
|
350
|
14
|
190
|
290
|
310
|
1070
|
450
|
220
|
520
|
470
|
1626
|
555
|
490
|
16-33
|
188
|
|
400
|
16
|
216
|
310
|
340
|
1190
|
650
|
220
|
580
|
525
|
1630
|
620
|
550
|
16-36
|
270
|
|
450
|
18
|
222
|
330
|
380
|
1250
|
650
|
280
|
640
|
585
|
2030
|
670
|
600
|
20-36
|
350
|
|
500
|
20
|
229
|
350
|
410
|
1290
|
650
|
280
|
715
|
650
|
2033
|
730
|
660
|
20-36
|
375
|
|
600
|
24
|
267
|
390
|
470
|
1455
|
850
|
380
|
840
|
770
|
2036
|
845
|
770
|
20-39
|
560
|
|
700
|
28
|
292
|
430
|
550
|
1585
|
850
|
380
|
910
|
840
|
2436
|
960
|
875
|
24-42
|
610
|
|
800
|
32
|
318
|
470
|
640
|
1700
|
1250
|
380
|
1025
|
950
|
2439
|
1085
|
990
|
24-48
|
880
|
|
900
|
36
|
330
|
510
|
710
|
1865
|
1250
|
380
|
1125
|
1050
|
2839
|
1185
|
1090
|
28-48
|
1100
|
|
1000
|
40
|
410
|
550
|
770
|
2015
|
1500
|
580
|
1255
|
1170
|
2842
|
1320
|
1210
|
28-56
|
1600
|
|
1200
|
48
|
470
|
630
|
890
|
2226
|
1500
|
580
|
1485
|
1390
|
3248
|
1530
|
1420
|
32-56
|
2150
|
主要連接及外形尺寸
|
公稱通徑DN
|
結構長度
|
外形尺寸（參考值）
|
|
|
H
|
Dt643H
|
PN4.0MPa
|
|
mm
|
inch
|
短
|
長
|
H2
|
A2
|
B2
|
D
|
D1
|
z-Φd
|
|
50
|
2
|
108
|
150
|
112
|
675
|
245
|
72
|
165
|
125
|
4-18
|
|
65
|
5/2
|
112
|
170
|
115
|
625
|
355
|
92
|
185
|
145
|
8-18
|
|
80
|
3
|
114
|
180
|
120
|
625
|
355
|
92
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
190
|
138
|
645
|
355
|
92
|
235
|
190
|
8-22
|
|
125
|
5
|
140
|
200
|
164
|
675
|
550
|
138
|
270
|
220
|
8-26
|
|
150
|
6
|
140
|
210
|
175
|
715
|
550
|
138
|
300
|
250
|
8-26
|
|
200
|
8
|
152
|
230
|
208
|
800
|
550
|
138
|
375
|
320
|
12-30
|
|
250
|
10
|
165
|
250
|
243
|
850
|
550
|
138
|
450
|
385
|
12-33
|
|
300
|
12
|
178
|
270
|
283
|
925
|
450
|
220
|
515
|
450
|
16-33
|
|
350
|
14
|
190
|
290
|
310
|
1035
|
450
|
220
|
580
|
410
|
16-36
|
|
400
|
16
|
216
|
310
|
340
|
1070
|
650
|
288
|
660
|
585
|
16-39
|
|
450
|
18
|
222
|
330
|
380
|
1190
|
650
|
280
|
685
|
610
|
20-39
|
|
500
|
20
|
229
|
350
|
410
|
1190
|
650
|
280
|
755
|
670
|
20-42
|
蝶閥定貨須知：
一、①需采購的信茂硬密封蝶閥產品名稱與型號②硬密封蝶閥口徑③硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的硬密封蝶閥型號，請按硬密封蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
