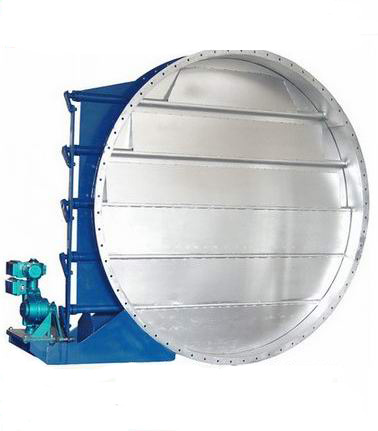

電動圓形百葉式調節蝶閥用途和特點
圓形百葉式蝶閥與電動電執行機構配套廣泛應用于建材、治金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量之用。蝶瓣采用百葉多軸體結構，液體均勻 ，啟閉力均勻，動作靈敏，性能可靠。
電動圓形百葉式調節蝶閥主要技術參數
|
公稱壓力PN
|
0.05MPa
|
泄漏率
|
≤3%
|
|
適用溫度
|
-30℃～350℃
|
介質流量
|
≤25m/s
|
|
適用介質
|
粉塵、含塵氣體
|
|
|
電動圓形百葉式調節蝶閥主要外形連接尺寸 單位：mm
|
DN
|
D1
|
D
|
L
|
L1
|
H1
|
H
|
b
|
Z-Фd
|
|
500
|
555
|
600
|
220
|
300
|
900
|
1270
|
8
|
20-18
|
|
600
|
655
|
700
|
220
|
300
|
950
|
1370
|
10
|
20-18
|
|
700
|
755
|
800
|
240
|
300
|
1000
|
1470
|
10
|
20-18
|
|
800
|
870
|
930
|
240
|
365
|
1120
|
1670
|
10
|
24-23
|
|
900
|
970
|
1030
|
260
|
365
|
1170
|
1740
|
12
|
24-23
|
|
1000
|
1070
|
1130
|
260
|
365
|
1220
|
1840
|
12
|
28-23
|
|
1120
|
1190
|
1250
|
280
|
420
|
1430
|
2110
|
12
|
28-23
|
|
1250
|
1320
|
1380
|
280
|
420
|
1495
|
2240
|
14
|
32-23
|
|
1400
|
1470
|
1530
|
300
|
420
|
1570
|
2390
|
14
|
36-23
|
|
1600
|
1670
|
1730
|
320
|
450
|
1745
|
3660
|
14
|
40-23
|
|
1800
|
1870
|
1930
|
340
|
450
|
1845
|
2860
|
16
|
44-23
|
|
2000
|
2070
|
2130
|
360
|
450
|
1945
|
3060
|
16
|
48-23
|
|
2240
|
2310
|
2370
|
380
|
480
|
2095
|
3330
|
18
|
48-23
|
|
2500
|
2570
|
2630
|
420
|
480
|
2225
|
3590
|
18
|
52-23
|
|
2800
|
2870
|
2930
|
440
|
480
|
2375
|
3890
|
18
|
60-23
|
|
3000
|
3070
|
3130
|
460
|
480
|
2475
|
4090
|
18
|
60-23
|
蝶閥定貨須知：
一、①需采購的信茂通風蝶閥產品名稱與型號②通風蝶閥口徑③通風蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的通風蝶閥型號，請按通風蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
