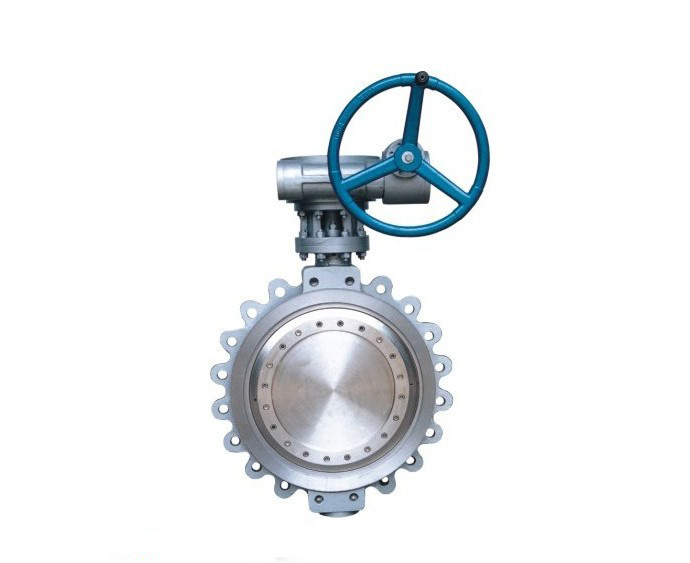

美標對夾式蝶閥產品介紹：
對夾式凸耳蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。
對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
美標對夾式蝶閥應用范圍：
蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。
用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。
對夾式蝶閥還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
美標對夾式蝶閥結構特點：
①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
⑥更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。
對夾式蝶閥和閘閥的性能比較公稱壓力及公稱直徑相同的普通蝶閥和閘閥相比較，閘閥的密閉性要比蝶閥的好一些。
閘閥體積大，占用空間大。
蝶閥體積小，占用空間小。
具體選用的時候，還要考慮介質的溫度、閥門的密封和填料。
規范規定公稱直徑大于50的用碟閥。
高性能的手動對夾式蝶閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。
美標對夾式蝶閥標準規范：
設計制造標準：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
結構長度標準：GB/T 12221-2005、API609、JIS B2002
連接法蘭標準：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、API598、JIS B2003
美標對夾式蝶閥主要技術參數
|
公稱尺寸 |
DN（in) |
2"-36" |
2"-36" |
|
公稱壓力 |
PN(MPa) |
150LB |
300LB |
|
實驗壓力Ps（MPa） |
強度試驗 |
3.0 |
7.5 |
|
密封試驗 |
2.2 |
5.5 |
|
適用介質 |
水、蒸汽、油品、酸堿類、海水等 |
|
適用溫度 |
-40～425℃ |
對夾式美標蝶閥零件材料與工況：
|
名稱 |
材料 |
|
閥體 |
WCB、CFB、CF8M |
|
閥板 |
WCB、CFB、CF8M |
|
閥桿 |
304、316、1Cr13 |
|
密封套 |
316、304 |
|
填料 |
柔性石墨、氟塑料 |
對夾式美標蝶閥主要尺寸及重量：
|
英寸 |
L |
L1 |
D |
D1 |
D2 |
H2 |
H1 |
H |
M |
Z-d |
|
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
|
2" |
1.72 |
43 |
4.25 |
108 |
6.00 |
152 |
4.75 |
120.5 |
3.62 |
92 |
4.33 |
110 |
11.02 |
280 |
13.58 |
345 |
M18 |
4-19 |
|
3" |
1.93 |
49 |
4.50 |
114 |
7.50 |
190 |
6.00 |
152.5 |
5.00 |
127 |
4.92 |
125 |
12.40 |
315 |
14.96 |
380 |
M18 |
4-19 |
|
4" |
2.20 |
56 |
5.00 |
127 |
9.00 |
229 |
7.50 |
190.5 |
6.19 |
157 |
5.70 |
145 |
13.78 |
350 |
16.34 |
415 |
M20 |
8-19 |
|
5" |
2.50 |
64 |
5.50 |
140 |
10.00 |
254 |
8.50 |
216 |
7.32 |
186 |
6.50 |
165 |
15.35 |
390 |
17.91 |
455 |
M20 |
8-22 |
|
6" |
2.75 |
70 |
5.50 |
140 |
11.00 |
279 |
9.50 |
241.5 |
8.50 |
216 |
6.89 |
175 |
17.91 |
455 |
21.45 |
545 |
M20 |
8-22 |
|
8" |
2.80 |
71 |
5.90 |
150 |
13.50 |
343 |
11.75 |
298.5 |
10.62 |
270 |
8.26 |
210 |
20.67 |
252 |
24.21 |
615 |
M24 |
8-22 |
|
10" |
3.00 |
76 |
6.30 |
160 |
16.00 |
406 |
14.25 |
362 |
12.75 |
324 |
9.84 |
250 |
23.81 |
605 |
27.36 |
695 |
M24 |
12-25 |
|
12" |
3.38 |
86 |
4.00 |
178 |
19.00 |
483 |
17.00 |
298.5 |
15.00 |
381 |
11.24 |
285 |
28.74 |
730 |
32.78 |
830 |
M27 |
12-25 |
|
14" |
3.63 |
92 |
4.20 |
190 |
21.00 |
533 |
18.75 |
362 |
16.25 |
413 |
12.60 |
320 |
31.50 |
800 |
35.43 |
900 |
M27 |
12-29 |
|
16" |
4.00 |
102 |
8.50 |
216 |
23.00 |
597 |
21.25 |
432 |
18.50 |
470 |
13.98 |
355 |
34.25 |
840 |
38.58 |
980 |
M30 |
16-29 |
|
18" |
4.50 |
114 |
8.74 |
222 |
25.00 |
635 |
22.75 |
476 |
21.00 |
533 |
14.96 |
380 |
36.22 |
920 |
40.55 |
1030 |
M30 |
16-32 |
|
20" |
5.00 |
127 |
9.00 |
229 |
27.50 |
399 |
25.00 |
540 |
23.00 |
584 |
16.34 |
415 |
39.37 |
1000 |
43.70 |
1110 |
M33 |
20-32 |
|
24" |
6.06 |
154 |
10.50 |
267 |
32.00 |
813 |
29.50 |
578 |
27.25 |
692 |
18.70 |
475 |
45.51 |
1155 |
51.37 |
1305 |
M33 |
20-35 |
|
30" |
6.50 |
165 |
11.50 |
292 |
38.75 |
985 |
36.00 |
635 |
33.75 |
857 |
22.38 |
580 |
54.13 |
1375 |
60.03 |
1525 |
M39 |
28-35 |
|
32" |
7.50 |
190 |
12.50 |
318 |
41.75 |
1060 |
38.50 |
749.5 |
36.00 |
914 |
24.80 |
630 |
56.50 |
1435 |
62.40 |
1585 |
M39 |
28-41 |
|
36" |
8.00 |
203 |
13.00 |
330 |
46.00 |
1168 |
42.75 |
914 |
40.25 |
1022 |
26.77 |
680 |
62.40 |
1585 |
69.48 |
1765 |
M20 |
32-41 |
蝶閥定貨須知：
一、①需采購的信茂對夾式蝶閥產品名稱與型號②對夾式蝶閥口徑③對夾式蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的對夾式蝶閥型號，請按對夾式蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
