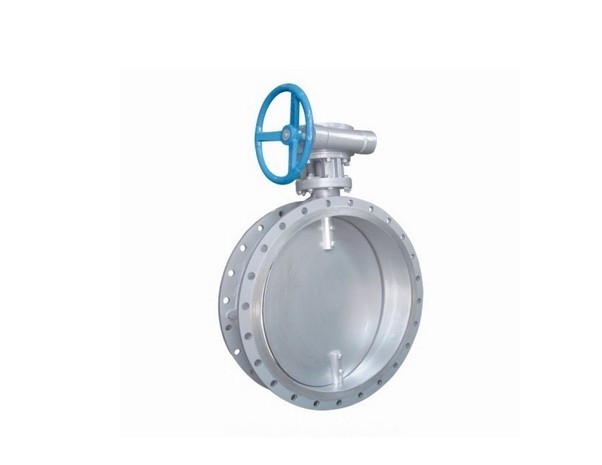

不銹鋼法蘭通風蝶閥
D341W不銹鋼法蘭通風蝶閥產品介紹：
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
D341W不銹鋼通風蝶閥應用范圍：
通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
不銹鋼法蘭通風蝶閥結構特點：
1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
D341W通風蝶閥標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
D341W不銹鋼法蘭通風蝶閥產品型號：D341W-0.5P、D341W-0.5R、D341W-0.5RL、D341W-2.5P、D341W-2.5R、D341W-2.5RL、D341W-6P、D341W-6R、D341W-6RL
D341W不銹鋼法蘭通風蝶閥技術參數
|
公稱通徑
|
DN(mm)
|
50～2000
|
|
公稱壓力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
試驗壓力 Ps(MPa)
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5％泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動
|
D341W不銹鋼法蘭通風蝶閥零件材料與工況：
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
柔性石墨
|
D341W不銹鋼法蘭通風蝶閥材料選用和適用溫度
|
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬鋼
|
|
代號
|
WCB
|
LCB
|
WC6或WC9
|
C5或C12
|
鉻 Cr-18型、304、31 6
|
12CrMoV
|
|
耐最高溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低溫度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
適用工作溫度
|
≤ 25℃
|
≤345℃
|
≤595℃
|
≤ 650℃
|
≤600℃
|
≤560℃
|
蝶閥定貨須知：
一、①需采購的信茂不銹鋼蝶閥產品名稱與型號②不銹鋼蝶閥口徑③不銹鋼蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的不銹鋼蝶閥型號，請按不銹鋼蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
