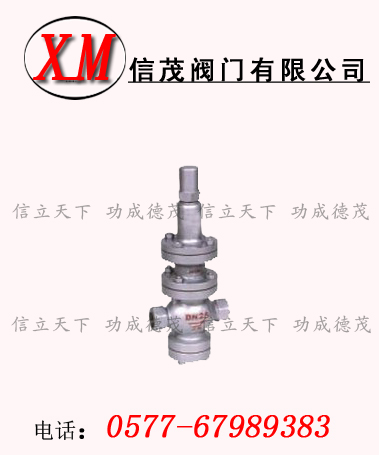

活塞式蒸汽減壓閥詳細資料;
用途:本閥適用于水、蒸�、空氣介�(zhì)管路�,通過�(diào)節使�(jìn)口壓力降低至某一需要的出口壓力,當�(jìn)口壓力與流量有變化時,靠介質本身的能量自�(dòng)保持出口壓力在一定范圍內,但�(jìn)口壓力和出口壓力之差必須≥0.2MPA/CM
工作原理及結�(gòu):減壓閥出廠�(shí),調節彈簧處于未壓縮狀�(tài),此時主閥瓣和付閥瓣處于關閉狀�(tài),使用�(shí)按順�(shí)針轉�(dòng)�(diào)節螺釘,壓縮�(diào)節彈簧,使膜瓣移頂開付閥�,介質由a孔通過付閥座到b孔�(jìn)入活塞上�,活塞在介�(zhì)壓力的作用下,向下移動推動主閥瓣離開主閥座,使介�(zhì)流向閥后.同時由c孔�(jìn)入膜片下�,�(dāng)閥后壓力超過�(diào)定壓力時,推動膜片上移壓縮�(diào)節彈簧,付閥瓣隨之向�(guān)閉方向移�(dòng),使流入活塞上方的介質減小,壓力也隨之下�,此時的主閥瓣在主閥瓣彈簧力的推動上下�,使主閥瓣與主閥座的間隙減�,介質流量也隨之減�,使閥后壓力也隨之下降到新的平�,反之�(dāng)閥后壓力低于�(diào)定壓力時,主閥瓣與主閥座的間隙增大,介質流量也隨之增�,使閥后壓力也隨之增高�(dá)到新的平�.
蒸汽減壓閥屬于先�(dǎo)活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活�、彈簧等零件組成。導閥主要由閥座、閥瓣、膜�、彈�、調節彈簧等零件組�。通過�(diào)節�(diào)節彈簧壓力�(shè)定出口壓�、利用膜片傳感出口壓力變化,通過�(dǎo)閥啟閉驅�(dòng)活塞�(diào)節主閥節流部位過流面積的大小,實�(xiàn)減壓�(wěn)壓功能�
公稱壓力(MPa�
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
殼化試驗壓力(MPa�
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
密封試驗壓力(MPa�
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
最高�(jìn)口壓力(MPa�
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
出口壓力范圍(MPa�
|
1.0-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-35
|
0.5-45
|
壓力特性偏差(MPa)△P2P
|
GB12246-1989
|
流量特性偏差(MPa)△P2G
|
GB12246-1989
|
最小壓差(MPa�
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
滲漏�
|
GB12245-1989
|
|
|
|
|
|
|
|
|
|
活塞蒸汽減壓閥流量系�(shù)(Cv)
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
主要零件材料
零件名稱
|
零件材料
|
閥體閥蓋底蓋
|
WCB
|
閥座閥盤
|
2Cr13
|
缸套
|
2Cr13/銅合�
|
活塞
|
合金鑄鐵
|
�(dǎo)閥座�(dǎo)閥桿
|
2Cr13
|
主閥彈簧
|
1Cr18Ni9Ti
|
�(dǎo)閥主彈簧
|
50CrVA
|
�(diào)節彈簧
|
60Si12Mn
|
外形尺寸(PN1.6-4.0)單位:mm
公稱通徑
DN
|
外形尺寸
|
L
|
H
|
Hl
|
1.6/2.5MPa
|
4.0MPa
|
15
|
160
|
180
|
295
|
90
|
20
|
160
|
180
|
330
|
98
|
25
|
180
|
200
|
330
|
110
|
32
|
200
|
220
|
330
|
110
|
40
|
220
|
240
|
345
|
125
|
50
|
250
|
270
|
345
|
125
|
65
|
280
|
300
|
350
|
130
|
80
|
310
|
330
|
385
|
160
|
100
|
350
|
380
|
385
|
170
|
125
|
400
|
450
|
400
|
200
|
150
|
450
|
500
|
415
|
210
|
200
|
500
|
550
|
475
|
240
|
250
|
650
|
525
|
290
|
300
|
800
|
580
|
335
|
350
|
850
|
620
|
375
|
400
|
900
|
660
|
405
|
450
|
900
|
730
|
455
|
500
|
950
|
750
|
465
|
外形尺寸(PN6.4-16.0) 單位:mm
公稱通徑
DN
|
外形尺寸
|
L
|
H
|
Hl
|
6.4MPa
|
10.0/16.0MPa
|
15
|
180
|
180
|
305
|
105
|
20
|
180
|
200
|
340
|
105
|
25
|
200
|
220
|
340
|
120
|
32
|
220
|
230
|
340
|
120
|
40
|
240
|
240
|
355
|
135
|
50
|
270
|
300
|
355
|
135
|
65
|
300
|
340
|
360
|
140
|
80
|
330
|
360
|
395
|
17
|
100
|
380
|
400
|
185
|
125
|
450
|
415
|
215
|
150
|
500
|
430
|
225
|
200
|
550
|
495
|
260
|
250
|
650
|
545
|
310
|
300
|
800
|
600
|
355
|
350
|
850
|
640
|
395
|
400
|
900
|
690
|
435
|
500
|
950
|
|
780
|
495
|
活塞式蒸汽減壓閥安裝�(shuō)明:
①為了操作和維護方便,該�?dú)鉁p壓閥一般直立安裝在水平管道�,橫向安裝須特別�(shuō)明�
②安裝時�(yīng)注意使管路中介質的流向與�?dú)鉁p壓閥休上所示箭頭的方向一��
③為了防止氮?dú)鉁p壓閥后壓力超壓,�(yīng)在離閥出口不少于4M處安裝一�(gè)安全�� |
