| 產品名稱： |

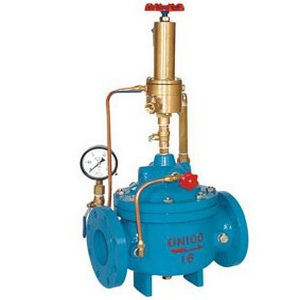

泄壓持壓閥 |
| 產品型號： |
500X |
| 產品特點： |
信茂泄壓持壓閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務! |
 |
|
泄壓持壓閥結構特點和用途
500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
泄壓持壓閥工作原理
1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵換下。
泄壓持壓閥主要技術參數
|
公稱壓(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
針型閥
|
銅合金
|
|
球閥
|
銅合金
|
|
泄壓/持壓導閥
|
銅合金
|
|
微型過濾器
|
不銹鋼
|
|
公稱通徑DN
|
L
|
H
|
H1
|
A
|
B
|
|
50
|
250
|
505
|
90
|
170
|
170
|
|
65
|
280
|
520
|
98
|
180
|
180
|
|
80
|
310
|
535
|
110
|
190
|
190
|
|
100
|
350
|
555
|
120
|
200
|
200
|
|
125
|
400
|
590
|
145
|
215
|
215
|
|
150
|
450
|
645
|
155
|
230
|
230
|
|
200
|
550
|
715
|
190
|
255
|
255
|
|
250
|
650
|
780
|
250
|
295
|
295
|
|
300
|
800
|
880
|
290
|
325
|
325
|
|
350
|
900
|
940
|
330
|
380
|
380
|
|
400
|
1000
|
1000
|
360
|
415
|
415
|
|
450
|
1000
|
1030
|
445
|
435
|
435
|
|
500
|
1100
|
1060
|
495
|
460
|
460
|
|
600
|
1100
|
1150
|
550
|
520
|
520
|
|
700
|
1450
|
1210
|
605
|
570
|
570
|
|
800
|
1560
|
1290
|
730
|
620
|
620
|
|
900
|
1800
|
1390
|
800
|
670
|
670
|
|
1000
|
2000
|
1500
|
910
|
830
|
830
|
