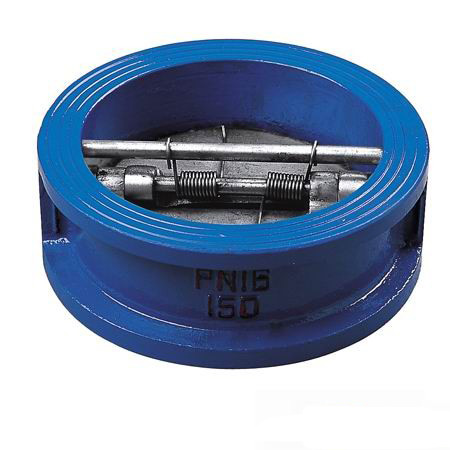

蝶形止回閥結構特點：
蝶形止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且蝶形止回閥的流量受到的限制很少。
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
蝶形止回閥標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
蝶形止回閥主要尺寸及重量：
可能發生的故障、原因及消除辦法：1、閥體和閥蓋連接處滲漏:
(1)螺母擰得不緊或松緊不均勻,可重新調整之。
(2)法蘭密封面上有損傷或積有污物，應進行修整密封面或清除污物。
(3)墊片損壞，應更換新墊片。
2、閥瓣與閥座密封面處滲漏
(1)密封面間夾有污物，可清洗干凈。
(2)密封面有損傷，重新研磨或重新堆焊及加工。
定貨須知：
一、①需采購的信茂蝶形止回閥產品名稱與型號②蝶形止回閥口徑③蝶形止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的蝶形止回閥型號，請按蝶形止回閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
