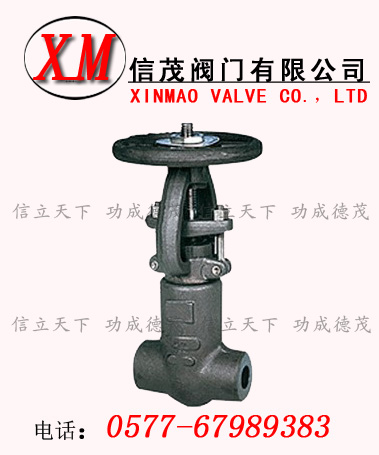

焊接式鍛鋼閘閥介紹:
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
設計結構與說明特征
閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 (NPT)符合ANSI／ASME B1.20.1
性能規范
|
產品型號
|
試驗壓力(MPa)
|
工作壓力(MPa)
|
工作溫度(℃)
|
適用介質
|
|
強度試驗
|
密封試驗/上密封實驗Seal test
|
|
Z960Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
|
Z960Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z960Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
|
Z960Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
主要零件材料Matecrial for main parts
|
|
零件名稱Part name
|
材料牌號Material designation
|
|
閥體Body
|
WCB
|
WC6
|
WC9
|
|
閥板Disc
|
WCB
|
WC6
|
WC9
|
|
閥蓋Bonnet
|
25
|
12Cr1Mo1VA
|
|
閥桿Stem
|
1Cr17Ni2
|
20Cr1Mo1VA
|
|
閥座Seat
|
25
|
12Cr1Mo1VA
|
|
密封環Sealing ring
|
S軟鋼(增強柔性石墨)S soft steel (flexible graphite)
|
S軟鋼S soft steel
|
F軟鋼F Soft steel
|
|
填料Packing
|
增強柔性石墨Fexible graphite
|
|
支架Yoke
|
WCB
|
WCB或WC6
|
|
閥桿螺母Stem nut
|
45(ZCuZn25A16Fe3Mn3)
|
|
四開環Four piece ring
|
1Cr13
|
20Cr1MoVA
|
|
|
