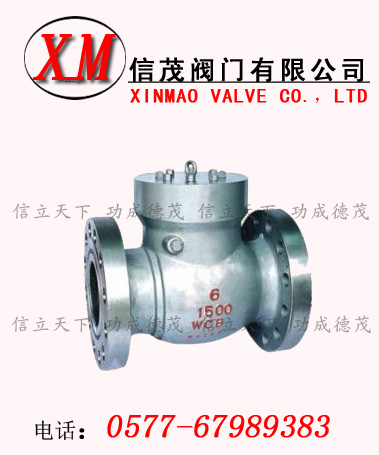

電站旋啟式止回閥產品引用標準：
設計與制造：GB12236
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T74-79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
用途：
法蘭連接的旋啟式止回閥適用于公稱壓力 PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。
結構特點：
1.產品設計制造按GB12236設計標準，結構合理,密封可靠，外形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
6.銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。 |
