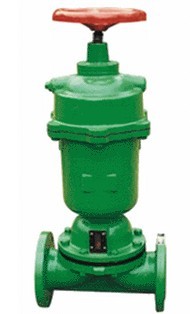

隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。
氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉
應用規范
設計與制造:GB/T12239、BS5156
結構長度按：GB/T12221、B5156
法蘭連接尺寸接：GB/T4216、BS4504
試驗與檢驗按：GB/T13927、BS5156
主要零部件材質
|
零件名稱
|
閥體
|
閥瓣、閥蓋、薄膜壓頭
|
汽缸、汽缸蓋
|
螺桿、閥桿、壓簧桿
|
隔膜、薄膜
|
|
材料
|
HT200襯氟塑料、襯橡膠
|
HT200
|
HT200 ZL102
|
35
|
氯丁橡膠、氟塑料
|
主要技術參數
|
公稱壓力
（MPa）
|
試驗壓力Ps（MPa）
|
|
適用介質
|
工作溫度
（℃）
|
|
殼體試驗
|
密封試驗
|
|
0.6
|
0.9
|
0.66
|
W、非腐蝕性流體
|
≤100
|
|
1.0
|
1.5
|
1.1
|
J、一般腐蝕性流體
|
≤85
|
|
Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外）
|
≤150
|
外形尺寸、連接尺寸及重量
國標常閉式襯膠氣動隔膜閥
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
氣動裝置
|
質量
|
|
L
|
D1
|
D
|
n-d
|
H1
|
D0
|
耗氣量cm3
|
氣源壓力MPa
|
|
國標常閉式
G6B41W/J/Fs-6
G6B41W/J/Fs-10
|
25
|
145
|
85
|
115
|
4-13.5
|
296
|
120
|
2.395X10
|
0.4
|
8
|
|
32
|
160
|
100
|
140
|
4-17.5
|
398
|
140
|
6.082X102
|
0.4
|
15
|
|
40
|
180
|
110
|
150
|
4-17.5
|
406
|
140
|
6.082X102
|
0.4
|
17
|
|
50
|
210
|
125
|
165
|
4-17.5
|
464
|
160
|
1.235X102
|
0.4~0.5
|
26
|
|
65
|
250
|
145
|
180
|
4-17.5
|
-
|
160
|
3.725X103
|
0.4~0.5
|
32
|
|
80
|
300
|
160
|
200
|
4-17.5
|
645
|
200
|
3.725X103
|
0.4~0.5
|
56
|
|
100
|
350
|
180
|
220
|
8-17.5
|
665
|
240
|
9.458X103
|
0.4~0.5
|
100
|
|
125
|
400
|
210
|
250
|
8-17.5
|
823
|
320
|
1.409X104
|
0.4~0.5
|
170
|
|
150
|
460
|
240
|
285
|
8-22
|
933
|
320
|
2.868X104
|
0.5
|
232
|
|
200
|
570
|
295
|
340
|
8-22
|
1275
|
400
|
4.619X104
|
0.5
|
386
|
國標常開式襯膠氣動隔膜閥
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
氣動裝置
|
重量
|
|
L
|
D1
|
D
|
n-d
|
H1
|
D0
|
耗氣量cm3
|
氣源壓力MPa
|
|
國標常開式
G6K41W/J/Fs-6
G6K41W/J/Fs-10
|
25
|
145
|
85
|
115
|
4-13.5
|
306
|
120
|
2.395X10
|
0.4
|
7.5
|
|
32
|
160
|
100
|
140
|
4-17.5
|
306
|
140
|
6.082X102
|
0.4
|
14.3
|
|
40
|
180
|
110
|
150
|
4-17.5
|
415
|
140
|
6.082X102
|
0.4
|
16.5
|
|
50
|
210
|
125
|
165
|
4-17.5
|
458
|
160
|
1.235X102
|
0.4~0.5
|
24
|
|
65
|
250
|
145
|
180
|
4-17.5
|
458
|
160
|
3.725X103
|
0.4~0.5
|
30
|
|
80
|
300
|
160
|
200
|
4-17.5
|
642
|
200
|
3.725X103
|
0.4~0.5
|
51
|
|
100
|
350
|
180
|
220
|
8-17.5
|
710
|
240
|
9.458X103
|
0.4~0.5
|
92
|
|
125
|
400
|
210
|
250
|
8-17.5
|
804
|
320
|
1.409X104
|
0.4~0.5
|
148
|
|
150
|
460
|
240
|
285
|
8-22
|
920
|
320
|
2.868X104
|
0.5
|
200
|
|
200
|
570
|
295
|
340
|
8-22
|
1145
|
400
|
4.619X104
|
0.5
|
275
|
|
