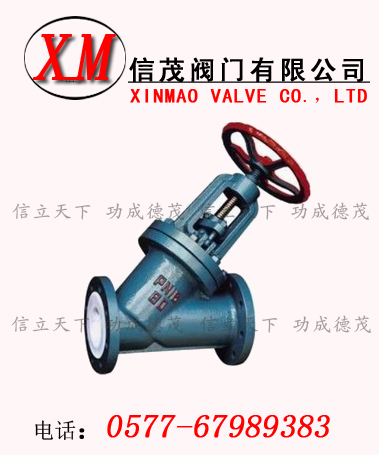

襯里直流截止閥概述：
襯里直流截止閥的適用范圍是-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
應用范圍：
連接端：BW,SW
材料：ANSI/ASTM
主體材料：A105，F(xiàn)11，F(xiàn)22，F(xiàn)316, F91, F92
結構特點：
螺紋閥蓋,可根據用戶要求設計為焊接或可拆卸結構
接近直線的流道設計，減少流阻
二次節流面設計，減少對密封面的沖刷
承插焊端或?qū)雍?br />
旋轉升降閥桿
整體閥座
可選擇電動或氣動的驅動方式
較傳統J61Y性能優越,節能,使用壽命長
標準規范：
設計制造標準：ASME B16.34，JB/T3595，E101
結構長度標準：GB/T 12221-2005
承插焊端：ASME B16.11
對接焊端：ASME B16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄閥
|
|
Z
|
C
|
P
|
R
|
P L
|
R L
|
|
1
|
閥體/端蓋/閘板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥桿
|
35
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 )
|
|
4
|
填料/壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F 4 )
|
PTFE(F 4 )
|
PTFE(F 4 )
|
|
6
|
活節螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
閥桿螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
緊固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手輪
|
WCB
|
WCB
|
WCB
|
主要外形和連接尺寸
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H
|
H1
|
WT(Kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
100
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
100
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
245
|
270
|
7.8
|
|
32
|
1 1 /4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
140
|
255
|
285
|
11
|
|
40
|
1 1 /2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
140
|
285
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
295
|
330
|
15
|
|
65
|
2 1 /2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
350
|
395
|
23
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-Ф18
|
240
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-Ф18
|
240
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-Ф18
|
280
|
525
|
555
|
55
|
|
150
|
6
|
480
|
380
|
240
|
210
|
3
|
24
|
8-Ф23
|
320
|
605
|
645
|
77
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-Ф23
|
360
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-Ф23
|
400
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-Ф23
|
400
|
710
|
814
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-Ф23
|
450
|
750
|
855
|
320
|
|
