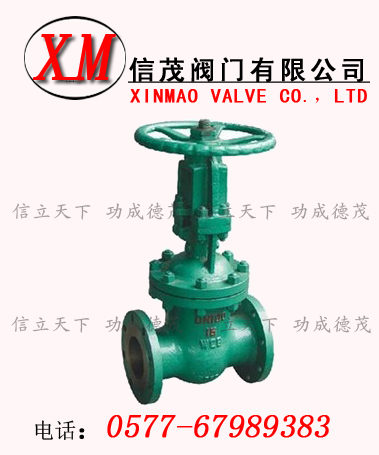

真空法蘭閘閥概述：
真空法蘭閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
說明：
閥體采用傳統外型設計，設計合理、閥門剛性好、通道流暢、流阻系數小。
密封面采用不銹鋼和硬質合金，使用壽命長。
填料采用柔性PTFE、密封可靠、操作輕便靈活。
碳素鋼閥體內外表面進行防腐處理。
驅動方式分手動、電動、氣動、齒輪傳動。
廣泛適用于石油化工、火力發電廠等油品、水蒸氣管網上。
結構特點
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。
試驗壓力
|
公稱壓力
PN/MPa
N0minal
pressure
|
試驗壓力/MPa Seal test
|
|
殼體強度試驗
Shellslrenght test
|
上密封試驗
Back Seal test
|
密封試驗
Seat test
|
|
2.5
|
3.8
|
2.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
4.4
|
|
6.4
|
9.6
|
70
|
7.0
|
|
10.0
|
150
|
11.0
|
11.0
|
使用范圍
|
產品類型
Pr0duct
calssificati0n
|
適用介質
Applicable medium
|
適用溫度/℃
Applicable temperature
|
|
NKZ61H
NKZ64H H-C型
NKZ964H H-C型
NKZ961H
|
水、蒸汽、空氣
Water，Steam，Air
|
≤425
|
|
NKZ61H
NKZ64H Y-I型
NKZ964H Y-I型
NKZ961H
|
水、蒸汽、空氣
Water，Steam，Air
|
≤550
|
主要零部件材料
|
零件名稱
Part name
|
閥體、閥蓋
B0dy B0nnet
|
閥桿
Valve stem
|
閘板
Wedge gate
|
密封面
Sealing face
|
閥桿螺母
Valve Y0ke nut
|
填料
Parking
|
緊固件
Fastener
|
|
NKZ61H
NKZ64H H-C型
NKZ964H H-C型
NKZ961H
|
WCB
|
2Crl3
|
25
|
H：合金鋼
H：all0ysteel
|
鋁青銅
Albr0nze
|
膨脹復合石墨
Expanding
c0mp0und
graphite
|
優質碳鋼
High-grade
carb0n steel
|
|
NKZ61H
NKZ64H Y-I型
NKZ964H Y-I型
NKZ961H
|
鉻鉬鋼
Cr.M0 steel
|
20CrlM01VA
|
鉻鉬鋼
Cr.M0 steel
|
Y：硬質合金
Y：carbide all0y
|
鉻鉬鋼
Cr.M0 steel
|
主要尺寸及重量
|
公稱通徑
DN/mm
N0minal
diamecer
|
公稱壓力
PN/MPa
N0minal
pressure
|
主要外形尺寸和連接尺寸/mm
Main external andc0nnecting dimensi0ns
|
重量/kg
Weight
|
|
L
|
H
|
D
|
D0
|
∝
|
W
|
|
50
|
2.5
|
250
|
345
|
64
|
49
|
37030’
|
250
|
24
|
|
65
|
270
|
395
|
82
|
66
|
37030’
|
250
|
36
|
|
80
|
280
|
425
|
95
|
78
|
37030’
|
300
|
52
|
|
100
|
300
|
510
|
117
|
100
|
37030’
|
300
|
67
|
|
125
|
325
|
570
|
144
|
125
|
37030’
|
350
|
95
|
|
150
|
350
|
725
|
172
|
151
|
37030’
|
350
|
135
|
|
200
|
400
|
820
|
223
|
201
|
37030’
|
400
|
210
|
|
250
|
450
|
890
|
278
|
253
|
37030’
|
450
|
300
|
|
300
|
500
|
1070
|
330
|
303
|
37030’
|
550
|
395
|
|
350
|
550
|
1320
|
382
|
351
|
37030’
|
650
|
530
|
|
400
|
600
|
1450
|
432
|
398
|
37030’
|
750
|
685
|
|
450
|
650
|
1560
|
484
|
450
|
37030’
|
750
|
906
|
|
500
|
700
|
1720
|
535
|
498
|
37030’
|
850
|
1130
|
|
600
|
809
|
1880
|
638
|
600
|
37030’
|
900
|
1387
|
|
700
|
900
|
2083
|
738
|
700
|
37030’
|
950
|
1894
|
|
800
|
1000
|
2590
|
840
|
800
|
37030’
|
1000
|
2621
|
|
50
|
4.0
|
250
|
345
|
64
|
48
|
37030’
|
300
|
30
|
|
65
|
270
|
395
|
82
|
66
|
37030’
|
300
|
42
|
|
80
|
280
|
425
|
95
|
78
|
37030’
|
350
|
57
|
|
100
|
300
|
510
|
117
|
100
|
37030’
|
350
|
75
|
|
125
|
325
|
570
|
144
|
125
|
37030’
|
400
|
105
|
|
150
|
350
|
725
|
172
|
151
|
37030’
|
400
|
150
|
|
200
|
400
|
820
|
223
|
199
|
37030’
|
450
|
232
|
|
250
|
450
|
890
|
278
|
251
|
37030’
|
550
|
330
|
|
300
|
500
|
1070
|
330
|
301
|
37030’
|
650
|
430
|
|
350
|
550
|
1320
|
382
|
349
|
37030’
|
750
|
570
|
|
400
|
600
|
1450
|
432
|
396
|
37030’
|
850
|
730
|
|
50
|
6.4
|
250
|
350
|
64
|
48
|
37030’
|
300
|
34
|
|
65
|
280
|
405
|
82
|
65
|
37030’
|
300
|
48
|
|
80
|
310
|
435
|
95
|
76
|
37030’
|
350
|
65
|
|
100
|
350
|
515
|
117
|
98
|
37030’
|
400
|
81
|
|
125
|
400
|
580
|
150
|
128
|
37030’
|
400
|
112
|
|
150
|
450
|
735
|
172
|
149
|
37030’
|
450
|
161
|
|
200
|
550
|
835
|
223
|
197
|
37030’
|
550
|
255
|
|
250
|
650
|
905
|
278
|
245
|
37030’
|
650
|
390
|
|
300
|
750
|
1080
|
330
|
293
|
37030’
|
750
|
515
|
|
350
|
850
|
1340
|
382
|
341
|
37030’
|
800
|
695
|
|
400
|
950
|
1460
|
432
|
386
|
37030’
|
900
|
885
|
|
50
|
10.0
|
250
|
350
|
64
|
48
|
37030’
|
300
|
37
|
|
65
|
280
|
405
|
82
|
63
|
37030’
|
300
|
52
|
|
80
|
310
|
435
|
95
|
74
|
37030’
|
350
|
70
|
|
100
|
350
|
515
|
117
|
97
|
37030’
|
400
|
86
|
|
125
|
400
|
580
|
150
|
124
|
37030’
|
400
|
118
|
|
150
|
450
|
735
|
172
|
144
|
37030’
|
450
|
168
|
|
200
|
550
|
835
|
223
|
189
|
37030’
|
550
|
263
|
|
250
|
650
|
905
|
278
|
235
|
37030’
|
650
|
405
|
|
300
|
750
|
1080
|
330
|
281
|
37030’
|
750
|
536
|
|
350
|
850
|
1340
|
382
|
333
|
37030’
|
850
|
732
|
|
400
|
950
|
1460
|
432
|
376
|
37030’
|
950
|
947
|
注：PN2.5（25）型閥門允許作為PN1.0（10）、PN1.6（16）壓力級選用
|
