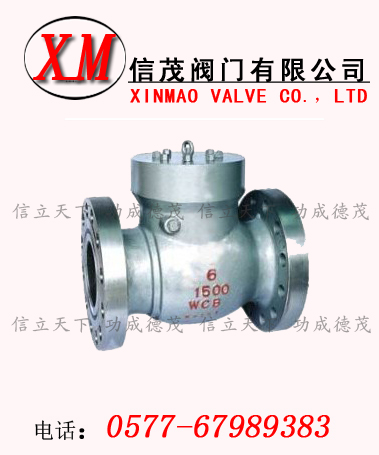

鍛鋼自密封旋啟式止回閥設計結構與說明特征：
止回閥的設計與制造符合MSSP-118和ASME B 16.34。檢驗與測試按API598，標記按MSS-SP-25。
采用以下結構：
全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺紋連接端(NPT)符合ansi/asme B1.20.1
閥瓣可變換為節流型、針型球型。
自密封旋啟式止回閥900LB～2500LB
|
序號
|
零件名稱
|
CSTOASTM
|
ASTOASTM
|
SSTOASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
閥座
|
A276410
|
A276304
|
A276304（L）
|
A276316（L）
|
|
2
|
銷釘
|
A276420
|
A182F304
|
A182F316
|
|
3
|
密封圈
|
A276304L
|
A276316L
|
|
4
|
密封螺母
|
A105
|
A182F304
|
A182F304（L）
|
A182F316（L）
|
|
5
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
6
|
閥蓋
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
7
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
8
|
四開環
|
A276420
|
A182F304
|
A182F316
|
|
9
|
吊橋
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
搖桿
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
11
|
閥瓣
|
A276410
|
F304
|
A182F304（L）
|
F316（L）
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
?29℃～425℃
|
?29℃～550℃
|
?29℃～200℃
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸（MM）和重量（KG）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
900LB～1500LB
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H
|
117
|
117
|
117
|
152
|
152
|
195
|
|
重量
|
900LB～1500LB
|
8.2
|
7.8
|
7.7
|
19.8
|
19.2
|
21.3
|
|
2500lb
|
10.0
|
9.6
|
9.4
|
21.5
|
|
自密封升降止回閥900LB～2500LB
標準材質明細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥瓣
|
A276 420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
密封螺母
|
A105+STL
|
F22+STL
|
A182 F304（L）
|
F316（L）
|
|
4
|
密封圈
|
A276 304L
|
A276 304L
|
A182F304（L）
|
A276 316L
|
|
5
|
固定螺母
|
A1942H
|
A1944
|
A1948
|
A194 8M
|
|
6
|
提升螺栓
|
A1942H
|
A1944
|
A1948
|
A194 8M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
?29℃～425℃
|
?29℃～550℃
|
?29℃～200℃
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸（MM）和重量（KG）
|
NPS
|
1/2"
|
3/4"
|
1"
|
1/4"
|
11/2"
|
2"
|
|
L
|
900LB～1500LB
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500LB
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H
|
117
|
117
|
117
|
152
|
152
|
195
|
|
重量
|
900LB～1500LB
|
7.5
|
7.0
|
6.8
|
18.5
|
18.1
|
20.3
|
|
2500LB
|
9.0
|
7.6
|
8.4
|
19.5
|
20.1
|
21.8
|
|
