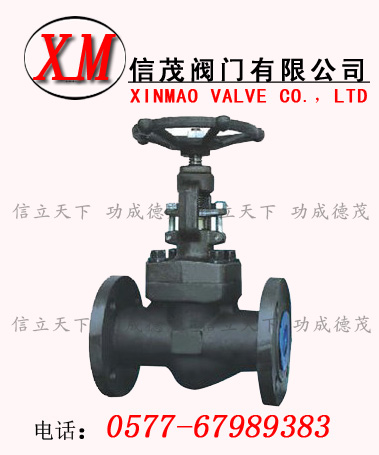

J41H鍛鋼截止�介紹�
鍛鋼截止閥主要用�(lái)接通或�?cái)喙苈分械慕橘|(zhì),一般不用于�(diào)節流量�
�(yīng)用范圍:
鍛鋼截止閥可廣泛用于自來水、污�、建�、石油、化�、食品、醫�、輕紡、電�、船�、冶�、能源系�(tǒng)等體管線上作為截流裝置使�。全徑或縮徑
明桿支架�
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋;螺紋連接、全焊密封式閥蓋以及螺紋連接�(nèi)壓自緊式閥蓋
整體式上密封�
閥瓣可變換為節流型、針型、球型和止回��
鍛鋼截止��(jié)�(gòu)特點�
鍛鋼截止閥有三種閥蓋�(shè)�(jì)形式。第一種是螺栓式閥�,按這種�(shè)�(jì)形式�(shè)�(jì)的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片 (316夾柔性石墨制�)密封??蛻?hù)有特殊要求時也可采用金屬�(huán)連接。第二種�(shè)�(jì)形式是焊接式閥蓋,按這種�(shè)�(jì)形式的閥門,其閥體與閥蓋用螺紋連接,全焊密�。客�(hù)有特殊要求時也可采用全焊接連接。第三種是壓力自緊式閥蓋,按這種�(shè)�(jì)形式�(shè)�(jì)的閥門,其閥體與閥蓋用螺紋連接,內壓自密封�(huán)密封�
�(biāo)�(zhǔn)�(guī)范:
�(shè)�(jì)制造標�(zhǔn):GB/T12235、APl602、BS5352、ASME B16.34�
�(jié)�(gòu)�(zhǎng)度標�(zhǔn):GB/T 12221-2005
連接端標�(zhǔn):承插端符合ASME B16.11,螺紋端符合ASME B1.20.1
壓力溫度等級:GB/T 12224-2005
試驗檢驗�(biāo)�(zhǔn):GB/T 13927-2008、APl598
零件材料與工況:
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SS toASTM |
TypeAl05 |
TypeAl82F22 |
TypeAl82 F304 |
TypeAl82 F316(L) |
l |
閥體 |
A105 |
A182F22 |
A182 F304(L) |
A182 F316fLl |
2 |
閥瓣 |
A276420 |
A276 304 |
A276 304fLl |
A276 316fLl |
3 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316fLl |
4 |
密封� |
A105 |
A182F304 |
A1 82 F304(L1 |
A182 F316fLl |
5 |
密封�(huán) |
A182 F304L |
A182 F316fLl |
6 |
閥蓋 |
A105 |
A182F22 |
A182F 304fL) |
A182 F 316fLl |
7 |
圓柱�(xiāo) |
A276 420 |
|
8 |
墊圈 |
A105 |
A182 F22 |
A182 F304(L) A182 F316(L) |
9 |
提升螺母 |
A1942H |
A194 4 |
A194 8 A194 8M |
10 |
填料 |
柔性石� |
SS+PTFE |
11 |
填料壓套 |
A276 420 |
A182 F304 |
12 |
填料壓板 |
A216 WCB |
A35l CF8 |
13 |
活節螺栓 |
A19387 |
A193816 |
A19388 |
A19388M
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M
|
l5 |
閥桿螺母 |
A276—410 |
l6 |
手輪 |
A197 |
l7 |
銘牌 |
SS |
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M
|
適用介質 |
�、蒸�、油品等 |
�、蒸�、油品等 |
硝酸、醋酸等 |
適用溫度 |
-29℃~425� |
-29℃~550� |
-29℃~180� |
|
