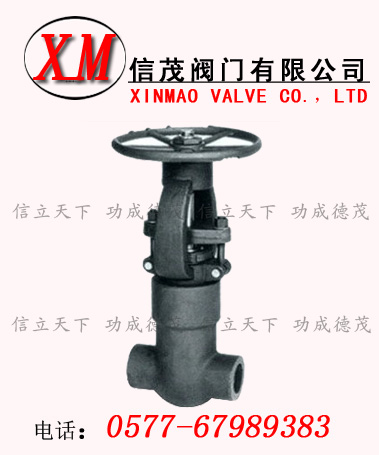

壓力自緊式鍛鋼閘閥介紹
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
閘閥設計結構與說明特征
閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 (NPT)符合ANSI／ASME B1.20
安裝尺寸及重量：
|
ANSI 900Lb
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
216
|
229
|
254
|
279
|
305
|
368
|
|
L1
|
140
|
140
|
140
|
-
|
178
|
216
|
|
H
|
320
|
320
|
320
|
-
|
415
|
510
|
|
D0
|
180
|
180
|
180
|
-
|
200
|
300
|
|
Wt
|
15.7
|
17.9
|
17.9
|
-
|
31
|
53
|
|
Wt1
|
11
|
11
|
11
|
-
|
21
|
40
|
|
ANSI 1500Lb
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
216
|
229
|
254
|
279
|
305
|
368
|
|
L1
|
140
|
140
|
140
|
-
|
178
|
216
|
|
H
|
320
|
320
|
320
|
-
|
415
|
510
|
|
D0
|
180
|
180
|
180
|
-
|
200
|
300
|
|
Wt
|
15.7
|
17.9
|
17.9
|
-
|
31
|
53
|
|
Wt1
|
11
|
11
|
11
|
-
|
21
|
40
|
|
ANSI 2500Lb
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
263.5
|
273.1
|
308
|
349
|
384.2
|
451
|
|
L1
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H
|
320
|
320
|
320
|
380
|
415
|
510
|
|
D0
|
180
|
180
|
180
|
200
|
200
|
300
|
|
Wt
|
16.9
|
17.6
|
21.3
|
24.9
|
31.5
|
41.2
|
|
Wt1
|
12
|
12
|
12
|
26
|
28
|
53
|
|
